如何用Z3050摇臂钻床钻同轴孔

如何用Z3050摇臂钻床钻同轴孔

发布时间:2016-11-19
  如何用Z3050摇臂钻床钻同轴孔?

  所谓同轴孔就是两孔在同心的前提下,保证两孔在同一平面即可,那么如何利用Z3050摇臂钻床钻同轴孔?这是一个技术活,下面摇臂钻床厂家对钻同轴孔工艺进行简要说明。

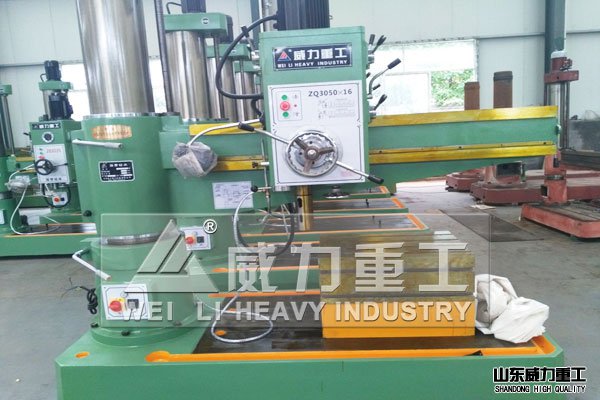

Z3050摇臂钻床
威力重工ZQ3050摇臂钻床

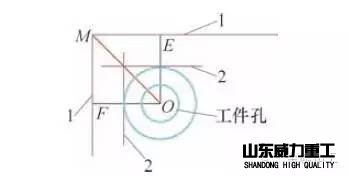

  下面我们采用锁定Z3050摇臂钻床钻头旋转轴心线于夹具角平分线位置上钻削工件同轴孔的方法为大家介绍钻孔细节步骤。
图2
图2
  ①将Z3050摇臂钻床工作台压紧在擦净的钻床底座上,并将挡板紧固在工作台上。

  ②将Z3050摇臂钻床主轴伸入到待放工件的位置,调整主轴轴心,使其与挡板和工作台的距离都等于支座待钻孔的最大中心距,即主轴在挡板和工作台夹角的角平分线上。

  ③计算出支座孔的左右中心距之差L,在中心距小的一侧加厚度为L的垫铁。

  ④将支座按照图2中的方式用压板、垫圈、螺栓及螺母等紧固在工作台上。

  ⑤在Z3050摇臂钻床主轴中装入合适的钻头,对支座进行钻孔即可。第一个孔钻完后,再将支座倒个,按照图2的方式装夹,对其进行钻削第二个孔即可。此时,垫铁又靠在工作台的侧面了,主轴仍旧在原来的位置。

  温馨提示:

  被钻孔工件的两个基面必须稳定可靠,不得有易脱落的氧化皮或杂质等,最好是加工后的表面。由于工件孔较大,导致Z3050摇臂钻床钻削过程中工件不稳定,必须在工件的侧面加辅助顶挤辅具,以确保工件在钻削过程中保持稳定。
