ZQ3050X13机械摇臂钻床

发布时间:2018-06-26
   ZQ3050X13机械摇臂钻床简介:

  ZQ3040x13机械摇臂钻床型号中,Z代表钻床,30是摇臂钻床的意思,Q表示机械的意思,50表示最大钻孔直径为50mm,13表示摇臂钻床臂长1.3米。机床广泛适用于机械加工制作。可进行钻孔、扩孔、铰孔、以及在有工艺装夹的条件下也可进行镗孔等加工要求。

  ZQ3040x13机械摇臂钻床型号有单立柱,双立柱两种,在价格上双立柱价格要高于单立柱,另外,双立柱的稳定性能要比单立柱的要好,一般主要是精度,还有整机床的重量上有差距。

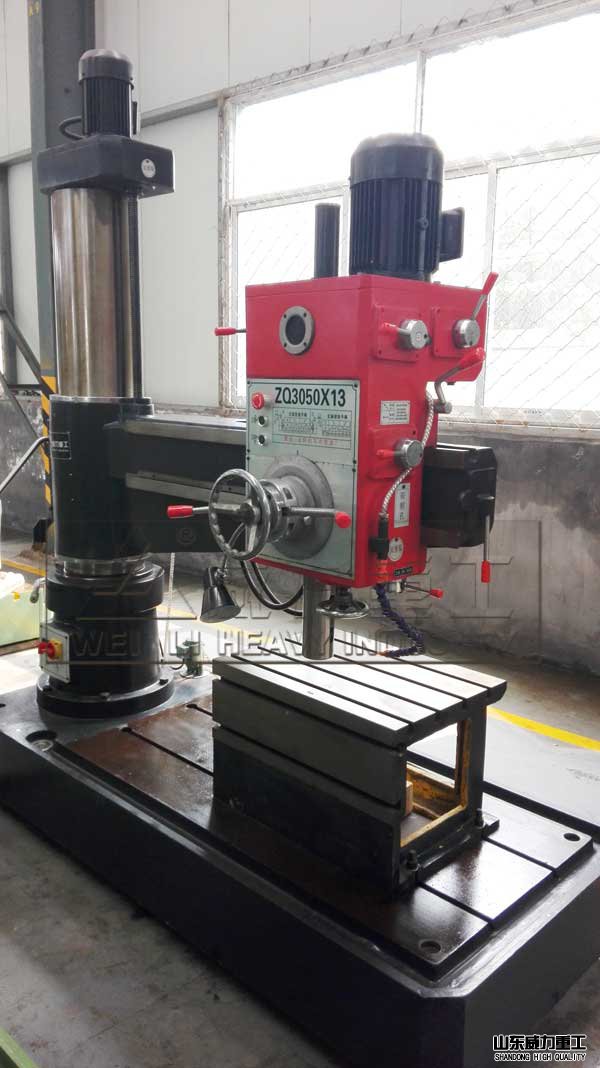

3050机械摇臂钻床
3050机械摇臂钻床
  性能特点:

  1.机床采用机械预选变速;主轴箱、摇臂、立柱均由机械加紧;

  2.铸件用的配料工艺和浇注设备,保证机床基础件的优材优质;

  3.主轴组零件采用特殊优质钢材,保证机床强度高,经久耐磨;

  4.主轴正反转、停车(制动)、空档用一个手柄操作;

  5.摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均做了淬火处理,可使机床精度的稳定性得到长期保持,延长了使用寿命。

  6.有完善的安全保护装置和外柱防护。导轨经高精度导轨磨加工。摇臂自动升降,主轴自动进刀,生产效率高。

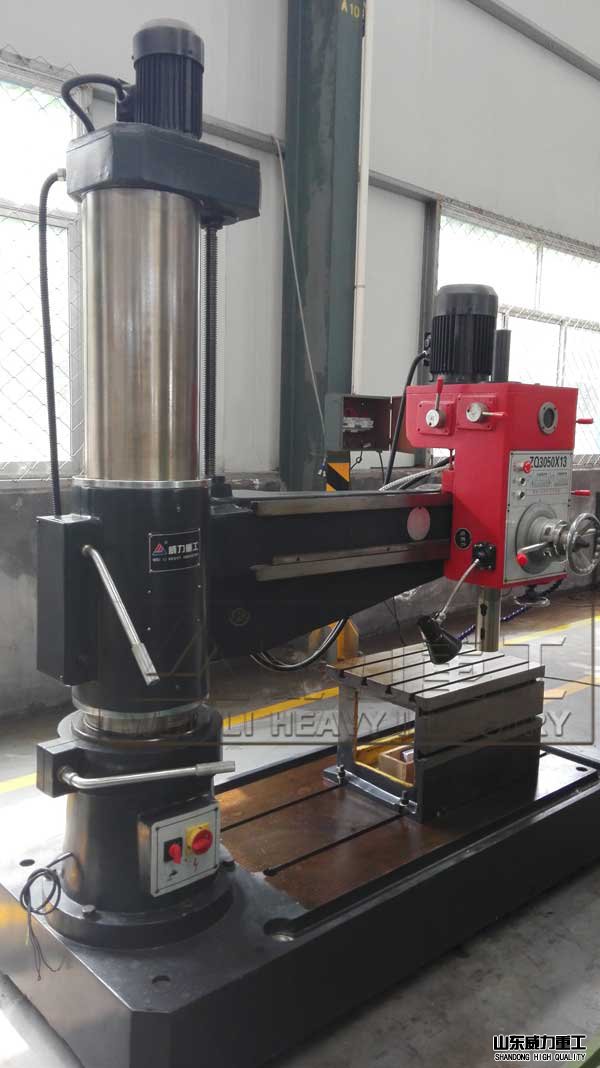

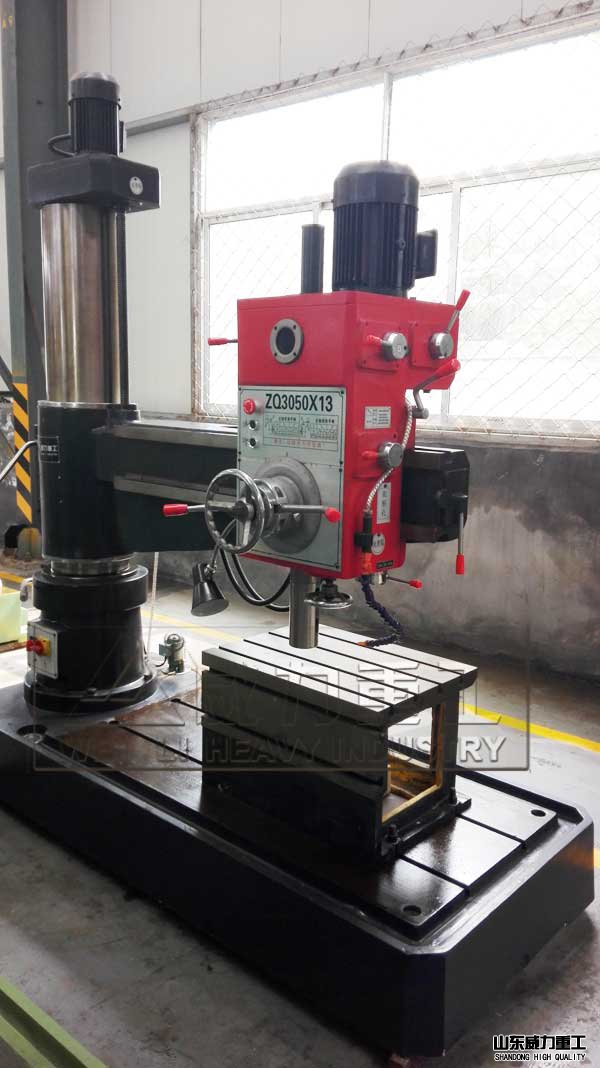

  ZQ3050X13机械摇臂钻床实物图片
ZQ3050X13摇臂钻床
ZQ3050X13摇臂钻床
zq3050机械摇臂钻床
zq3050机械摇臂钻床
  ZQ3050X13机械摇臂钻床技术参数:

主要技术参数(双立柱)

ZQ3050×13

最大钻孔直径mm(抗拉强度500-600Mpa)

Φ50

立柱直径mm

280

主轴中心线至立柱母线距离mm

335-1300

主轴箱水平移动距离mm

960

主轴端面至底座工作面距离mm

280-1170

摇臂升降距离mm

630

主轴行程mm

220

主轴圆锥孔

莫氏5号

主轴转速(6级)r/min

34-1220

主轴进给量(3级)mm/r

0.10  0.16  0.25

主轴允许最大进给抗力N

6300

摇臂升降速度m/min

1.3

摇臂回转角度(°)

+ 180

主电机功率KW

3

升降电机功率KW

0.75

冷却泵电机功率KW

0.04

机床净重kg

2100

机床外形尺寸(长×宽×高)mm

2080×820×2320

  摇臂钻床的日常保养工作需要注意以下六点

  1、摇臂钻床的外表维护清洗摇臂钻床外表及死角,拆洗各罩盖,要求内外清洁、无锈蚀、无黄袍,漆见本色铁见光。清洗导轨面及清除工作台面毛刺。检查补齐螺钉、手球、手板,检查各手柄灵活可靠性。

  2、摇臂钻床主轴进刀箱保养检查油质,保持良好,油量符合要求。清除主轴锥孔毛刺。清洗液压变速系统、滤油网,调整油压。清除主轴上面的杂质,主轴上注油,保证主轴润滑。

  3、摇臂钻床摇臂及升降夹紧机构检查检查调整摇臂钻床的升降机构和夹紧机构达到灵敏可靠。

  4、摇臂钻床润滑系统检查清洗油毡,要求油杯齐全、油路畅通,油窗明亮。

  5、摇臂钻床冷却系统检查○清洗冷却泵、过滤器及冷却液槽。○检查冷却液管路,要求无漏水现象。

  6、摇臂钻床电器系统检查○清扫电机及电器箱内外尘土。关闭电源,打开电器门盖,检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常(需要通电检查,注意安全)开门断电是否起到作用。检查液压系统是否正常,有无漏油现象。各电器控制开关是否正常。
