  Z3080x25液压摇臂钻床

  Z3080×25液压摇臂钻床是用途广泛的大型设备,该机工作效率高,加工误差小,液压预选变速,最大钻孔直径80mm,臂长2.5米,加工范围更大,能在大,中型零件上钻孔、扩孔、铰孔、锪平面及攻丝等工作,在配有相应工装的条件下可以镗孔,该液压摇臂钻操用灵活简便,是制造及设备维修等行业理想的钻孔设备。以下是上海电气在山东威力重工定做的Z3080X25液压摇臂钻床。

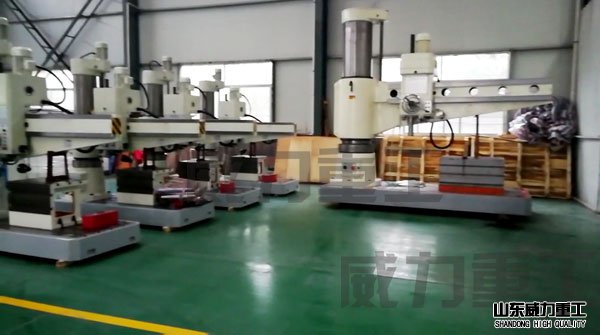

Z3080摇臂钻床车间实物图
上海电气定做的一台3080摇臂钻床和4台3050摇臂钻床

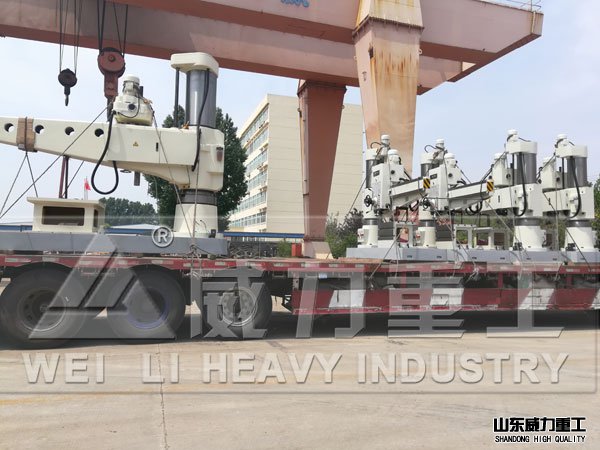

Z3080液压摇臂钻床发货

Z3080液压摇臂钻床发货
Z3080液压摇臂钻安装现场

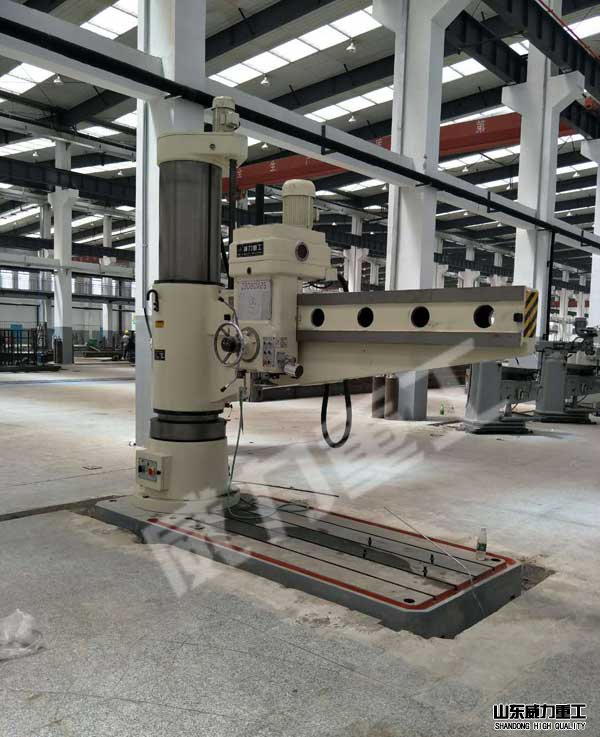

Z3080X25液压摇臂钻床安装完毕

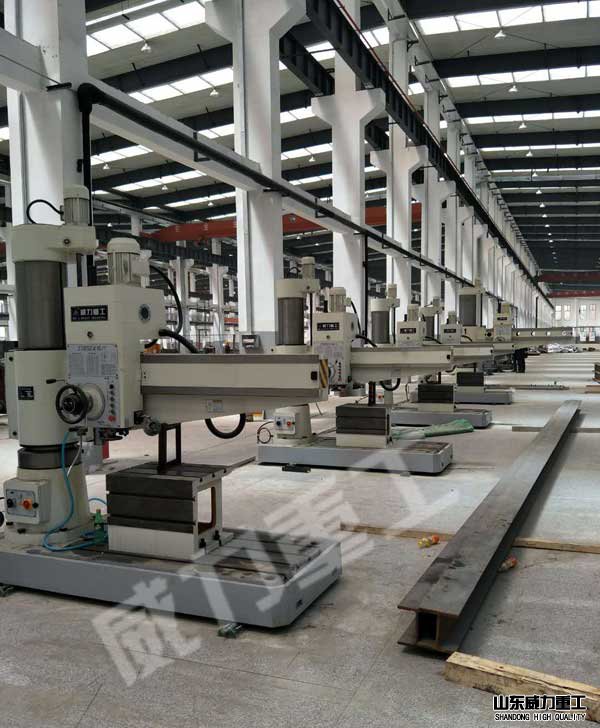

Z3050摇臂钻床安装现场
上海电气采购的摇臂钻床安装现场
  Z3080x25液压摇臂钻床技术参数
参数项目  Z3080×25  Z3080×20
 钻孔最大直径mm  80  80
 主轴端面至工作台距离mm  550-2000  550-1600
 主轴中心至立柱母线距离mm  500-2500  450-2000
 主轴行程mm 450  400
 主轴锥孔(莫氏)  6  6
 主轴转速范围r.p.m  20-1600  20-1600
 主轴转速级数  16  16
 主轴进给量范围r.p.m  0.04-3.2  0.04-3.2
 主轴进给量级数  16  16
 摇臂回转角度 °  360  360
 主电机功率 kw  7.5  7.5
 升降电机功率 kw  1.5  1.5
 机床重量kg  11000  9000
 外形尺寸mm 3750×1450×4025  2980×1250×3300
  Z3080x25液压摇臂钻床工艺生产特点:

  1、齿轮箱自动保养系统:摇臂钻的设计原理就是立式齿轮,传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑,实践证明这个方式没有办法把油甩到上面,最上面的齿轮传统方式都是干磨。客户使用几个月后发现噪音大,一年至两年后要换最上面的齿轮。我们自主研发了设备自动保养功能,在主轴箱最下端设有油池,使涡轮浸在油中,设备在运转过程中,通过油泵、分油器使各部分齿轮和轴承得到全方位润滑。

  2、公司在高效节能方面开发了节能高效电机,采用台湾炮塔铣电机原理,把转子高度降低,把粗度加大,增加电机的扭力,减小电机的功率,实验证明,现在公司使用的电机比传统电机每小时节能2度电。

  3、立柱安全锁紧,传统一般都是立柱锁紧不带安全装置,装此设置要多2个交流接触器。中捷钻床产品带安全自动保护装置在工人忘记松开锁紧的情况下它可以自动断电防止摇臂升降时拉伤立柱,把升降丝母滑丝。

  4、主轴有行程开关保护系统,在自动进给时,忘记松开自动进给会使主轴顶车,这个保护主轴不易被损坏。

  5、机床上使用的开关都是品牌开关,交流接触器采用有上海电器厂公司招标直供。

  6、丝杠采用品牌厂家,品牌厂家不是直接用圆钢车出来,而是严格按照工艺要求,回火热处理等严格工艺要求,专用丝杠设备,使用外圆磨磨后光洁度高,使用寿命超过普通丝杠2倍。丝母采用铜丝母。价格是传统丝杠的3倍。

  7、摇臂钻严格按照生产工艺要求。先用千分表拉主轴箱平行度,在量摇臂摆动,之后量主轴箱的画圆。
