LKZ2016A龙门移动式数控平面钻床
LKZ2016A龙门移动式数控平面钻床是山东威力重工机床有限公司为客户设计定做的一款数控平面钻床，主要用于电力、石油、化工、锅炉等行业中法兰、换热器以及管板件的加工。
数控平面钻床
数控龙门式平面钻床结构：
本设备主要有床身工作台、移动式龙门、移动滑鞍、钻铣削动力头、自动润滑装置及防护装置、循环冷却装置、数字控制系统、电气系统等组成。滚动硬轨副支撑和导向、精密丝杠副驱动，机床具有较高的定位精度和重复定位精度。

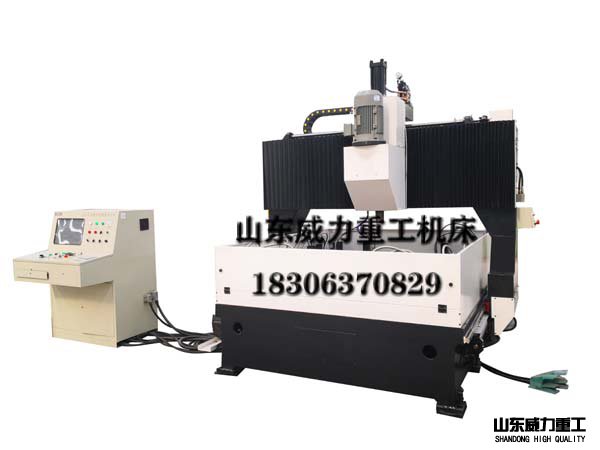

数控龙门式平面钻床
1、床身工作台：
床身系整体式钢结构件或铸造件，二次回火处理精加工，动静刚性具佳，不变形。工作台面采用灰铁250铸造结构，平面上有精加工布局合理的T型槽，用于装夹工件。床身两侧装有四条超高承载力的滚动直线导轨副和两套精密滚珠丝杠副及两台AC绝对值伺服电机驱动龙门移动，床身底面上分布有可调垫铁，可以方便地调整床身工作台的水平。
2、移动式龙门：
移动式龙门为灰铁250铸造加工，龙门移动（Y轴）系采用AC绝对值伺服电机和精密滚珠丝杠副双侧驱动。在龙门前侧安装有超高承载力的滚动直线导轨副，一套精密滚珠丝杠副及一台绝对值AC伺服电机，驱动滑鞍在龙门横梁上横向移动（X轴）。
3、移动滑鞍：
移动滑鞍系精密铸铁结构件、滑鞍上安装有4套超高承载力的直线导轨副和一套精密滚珠丝杠副及一台高精密行星减速机联接AC绝对值伺服电机，驱动钻铣动力头上下方向移动（Z轴），可实现动力头快进、工进、快退、停止等动作。具有自动断屑、退屑、暂停功能。
4、钻铣动力头：
钻削动力头采用专用伺服主轴电机，通过齿形同步带减速增加扭矩带动专用精密主轴，主轴采用前四后二式六列日本角接触轴承实现无级变速，主轴配置气动换刀系统，使刀具更换快捷方便，进给为AC绝对值伺服电机和精密滚珠丝杠驱动。采用半闭环控制，能够实现直线、圆弧插补功能。主轴端为BT40或BT50锥孔，，配有意大利罗托福斯高速旋转接头中心出水，可使用高速U钻（暴力钻）和取芯钻头。

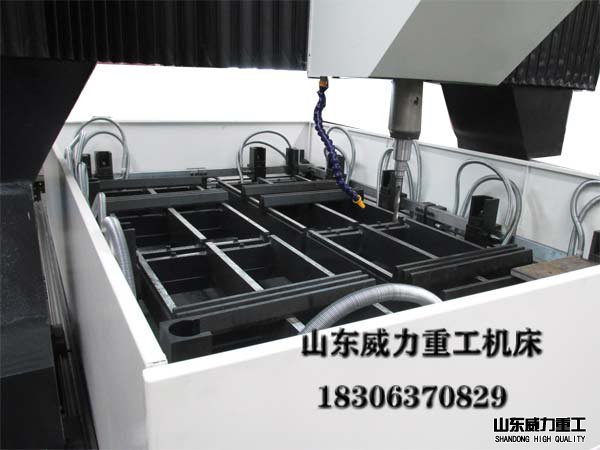

数控平面钻床细节图
5、自动润滑装置及防护装置：
本机床配有容积式分压自动润滑装置，可以对各处导轨、丝杠、齿条等运动副进行自动润滑，绝无死角，保证机床使用寿命。机床X轴、Y轴均配备防尘防护罩，工作台四周安装有防水溅挡板。
6、切削液过滤装置：
本机床配有切削液过滤装置，可过滤掉切削液中的杂质使切削液可长时间循环使用。
7、全数字数控控制系统：
7.1.具备断屑功能，可在人机界面上设定断屑时间和断屑周期。
7.2.具备提刀功能，可在人机界面上设定提刀高度，钻削到此高度时，钻头快速提起至工件上方，然后甩屑，再快进至钻削面并自动转换为工进。
7.3.集中式操作控制箱及手持单元，采用数控系统，并配有USB接口和LCD液晶显示屏。为方便编程、存储、显示和通讯，操作界具有人机对话、误差补偿、自动报警等功能。
7.4.设备具备加工前孔位预演和复检功能，操作十分方便。
机床应用行业：
本机主要用于钢结构、铁塔、桥梁、机械加工等行业的连接板、地脚板的钻孔加工,也可用于法兰的钻孔加工。

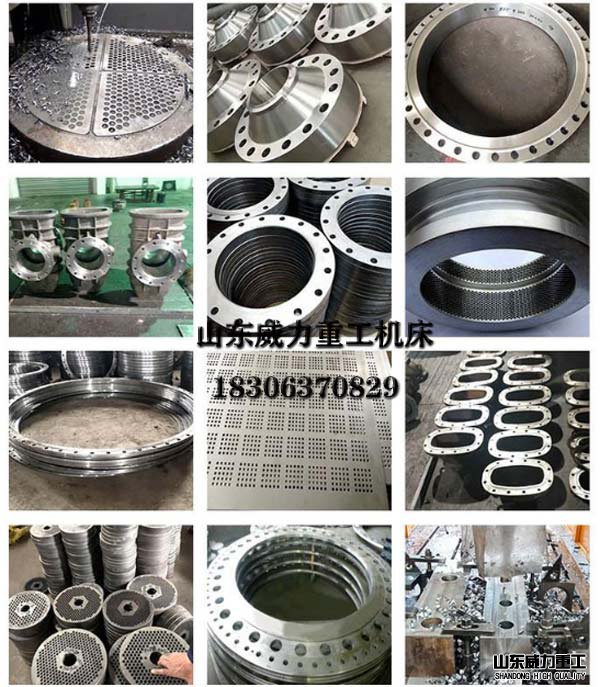

数控平面钻床加工工件
龙门移动式数控平面钻床性能特点：
●数控滑台钻削动力头，可以控制孔深，具有钻盲孔、扩孔、倒角功能；
●PLC控制伺服自动定位，保证钻孔位置精度；
●四个加工区域，12个液压夹紧钳，能够装夹四组工件，钻孔的同时可以装卸工件；
●PLC控制，液晶显示器显示；
●编程软件基于WINDOWS平台，可直接转换AutoCAD图纸生成加工数据，并支持TEKLA放样软件生成的零件程序；
●自动排屑，冷却液循环使用；
●关键的机械、液压、电气元件均选用国内外知名品牌；
●整机优化集成设计，不需要制作设备地基。
LKZ2016A龙门移动式数控平面钻床生产厂家山东威力重工机床有限公司能根据用户的工件设计图纸、加工要求进行工艺分析，为您免费提供数控龙门钻床选型、设计建议，并已为石油化工、锅炉、电力、制冷、工程机械、制糖设备、钢结构、电梯、车库等行业提供数控钻床设备和技术服务，是您购置数控平面钻床、数控三维钻床、数控龙门钻床及专业数控机床的可靠合作伙伴。
