  ZQ3050摇臂钻床简介

  ZQ3050X16机械摇臂钻床也叫机械50摇臂钻,本机采用机械传动、机械夹紧、机械变速、自动升降、自动进刀,生产效率高,结构可靠,制造精良,保证了机床精度持久性。而且它将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工。

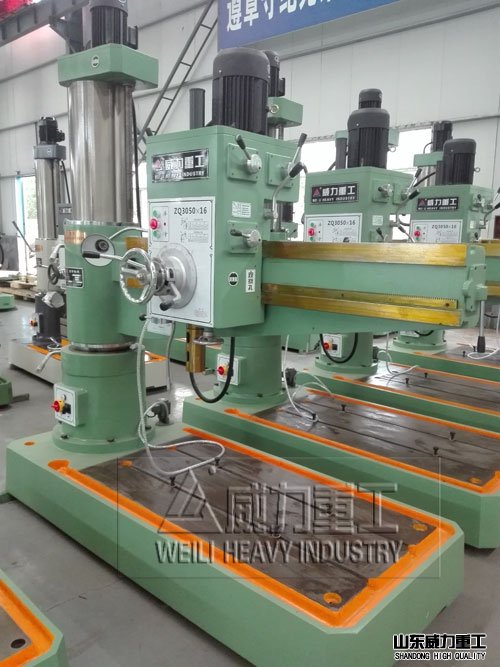

机械50摇臂钻床外观图
  威力重工牌ZQ3050X16机械摇臂钻床优点

  1、摇臂滑道摩擦面加宽80mm左右,耐摩擦。隐形齿条.

  2、主轴大箱采用最科学配种原理,使主轴箱左右移动轻巧灵活.

  3、档位增多,便于打大小孔,随意选择转速,并有最低速方便攻丝.

  4、主轴进给安装有打孔深度定位,是一般普通型摇臂钻不具备的.

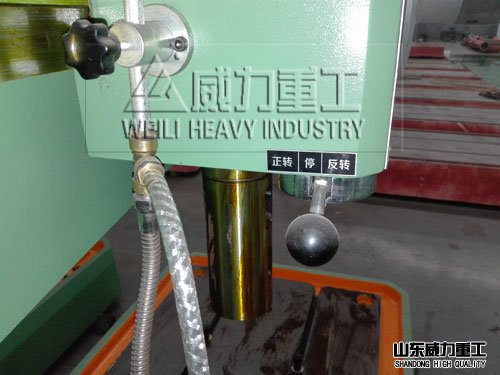

主轴
摇臂钻床主轴细节图
  5、主轴行程加长350mm,能打深孔.

  6、主机变速齿轮箱内安装有自动润滑系统,延长齿轮的研磨寿命,并有专业攻丝的返正转手柄.

  7、工作台特制加大长670mm宽500mm,并且4道T型槽便于加工件.

  机械50摇臂钻床技术参数
主要技术参数 ZQ3050×16
钻孔最大直径mm 50
主轴端面至工作台距离mm 260-1150
主轴中心距立柱母线距离mm 360-1600
主轴行程mm 220
主轴锥孔(莫氏) 5
主轴转速范围r.p.m 39/78/105/135/190/240/300/350/830/590/850/1100
主轴转速级数 12
主轴进给量范围r.p.m 0.10-0.56
主轴进给量级数 6
摇臂回转角度 360
主电机功率kw 4
升降电机功率kw 1.5
机床重量kg 2800
外形尺寸mm 2170×950×2450
  ZQ3050机械摇臂钻床车间实物图展示

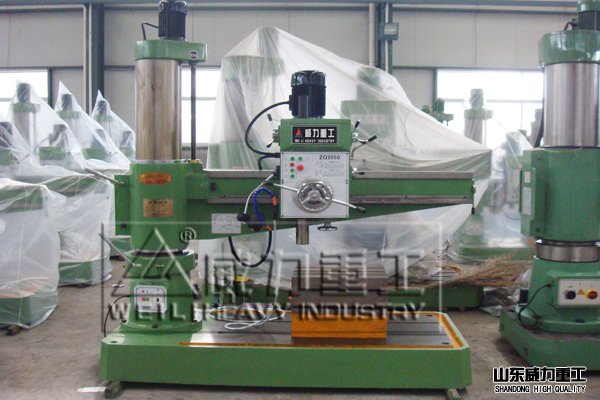

3050摇臂钻床实物图
zq3050x16机械摇臂钻床

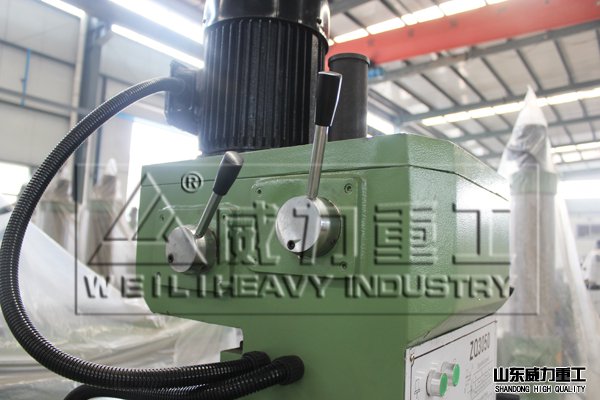

纯铜芯电机
纯铜芯电机

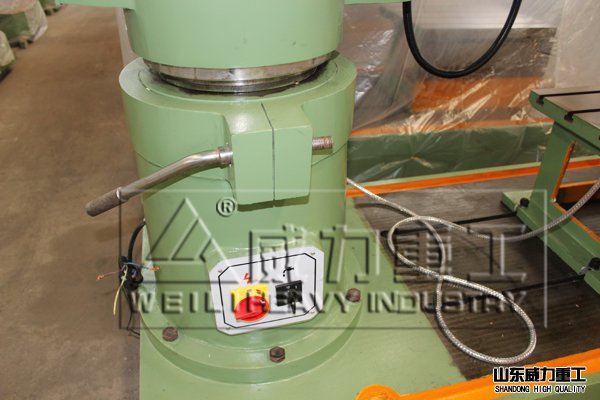

总开关
总开关细节图

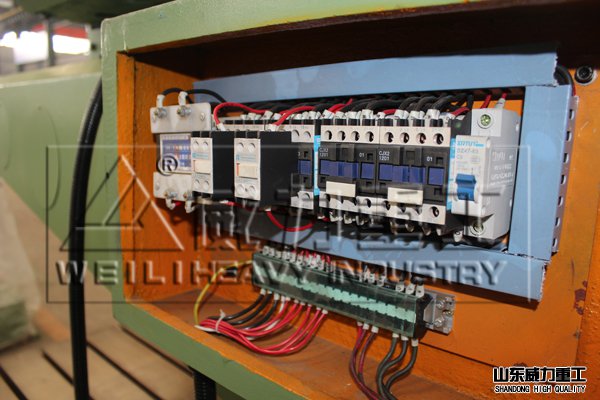

电气细节图
电气箱

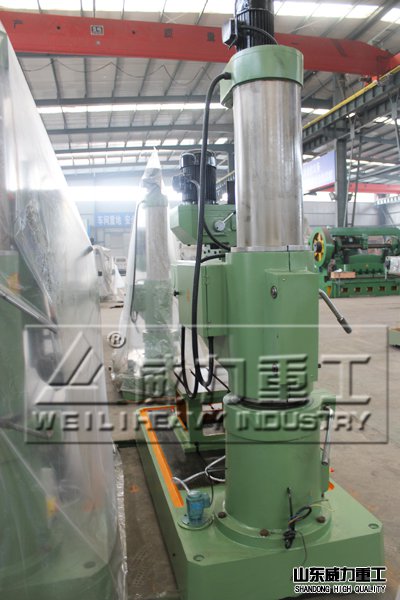

立柱
立柱

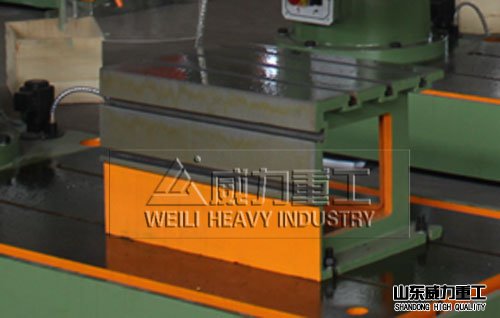

工作台
工作台

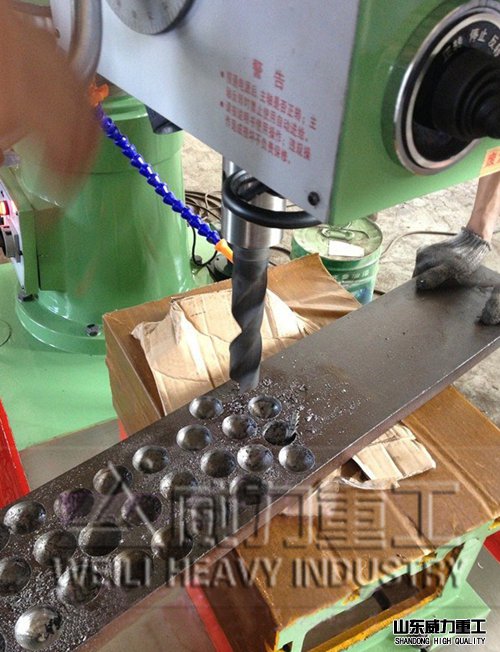

  机械50摇臂钻床钻攻实例展示

  本机床是一种用途广泛的通用型摇臂钻床,能够满足一般加工车间及个体用户在零件上进行钻孔、扩孔、铰孔、镗孔及攻丝等机械加工。转臂采用内外立柱加滚动轴承的结构,操作轻便灵活。具有主轴机动进给、横臂机动升降、循环水冷却及过载保护等功能。机床刚性好、噪音低、操作简便、易于维修、是一种物美价廉的多用途机床。
钻攻工艺
钻攻工艺

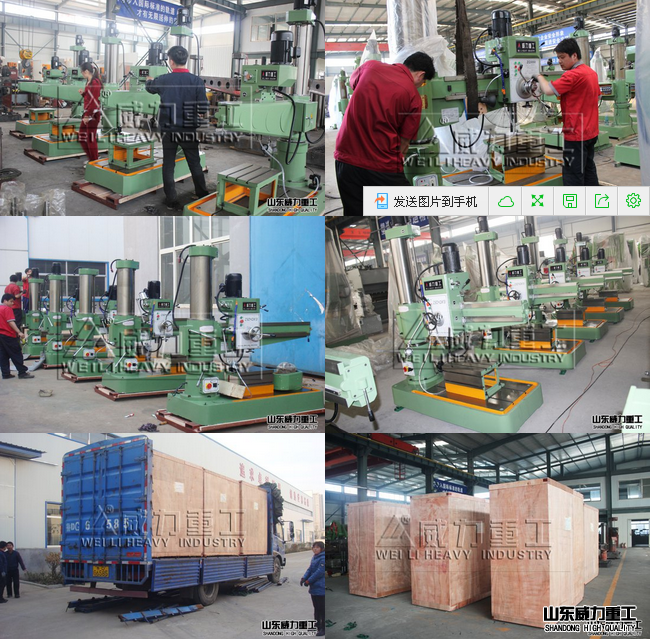

  滕州50摇臂钻床厂家实力介绍
