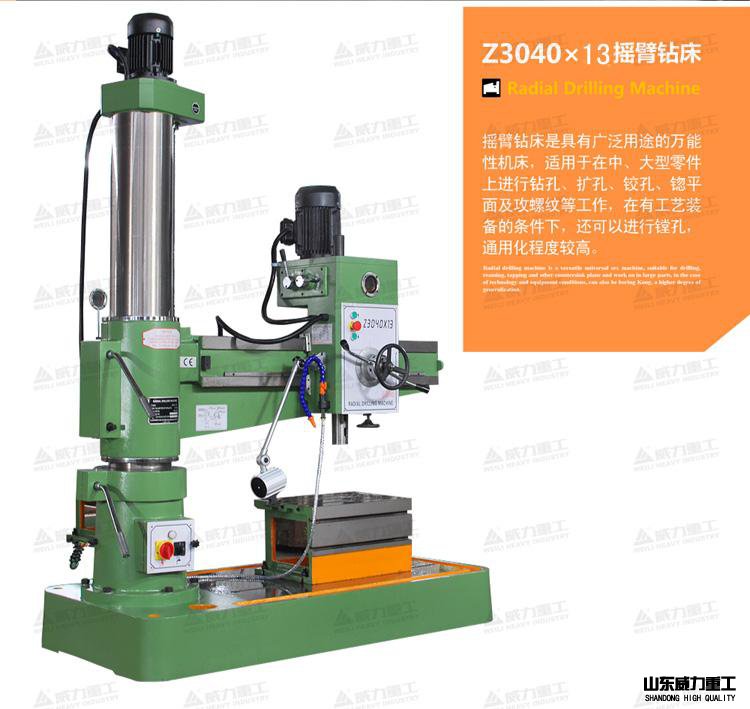

ZQ3040*13(双立柱)摇臂钻床主要功能与特点:
外观造型美观大方,总体布局匀称协调.
采用机械伟动,机械夹紧,机械变速操作简便。
导轨经超高频淬火。
摇臂自动升降,主轴自动进刀,生产效率高。
结构可靠,制造精良,保证了机床精度持久性。而且
它将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工。
山东威力重工郑重承诺:所售出的摇臂钻床三包一年,终身维修!签订法律合同,敬请用户放心购买!咨询电话18606376696!
ZQ3040*13(双立柱)摇臂钻床技术参数:
ZQ3040*13(双立柱)摇臂钻床的立柱直径230mm(280mm可定做)
型号 | 单位 | ZQ3040×13 |
最大钻孔直径 | mm | 铸铁40 钢件32 |
主轴中心至立柱母线 | mm | 1300~360 |
主轴箱水平移动距离 | mm | 950 |
主轴端面至底座工作面 | mm | 1050~260 |
主轴行程 | mm | 220 |
主轴圆锥孔 | 莫氏4号 | |
主轴转速(6级) | r/min |
75、135、240、350、590、1100 |
主轴进给量3级 | n | 0.10 0.16 0.25 |
摇臂回转角度 | 。 | 360 |
主电机功率 | kw | 2.2 |
升降电机功率 | kw | 1.1 |
重量 | Kg | 1740 |
主机外形尺寸(长×宽×高) | mm |
1800×810×2200 |
摇臂钻床润滑的意义及具体操作
摇臂钻床润滑是防止和延缓零件磨损和其他形式失效的重要手段,加强摇臂钻床润滑工作,对保持设备完好并充分发挥设备效能、减少设备事故和故障、提高企业经济效益有着极其重要的意义。 将具有润滑性能的物质施入摇臂钻床作相对运动的零件接触表面上,以减少接触表面的摩擦,降低磨损。施入摇臂钻床零件摩擦表面上的润滑剂,能够牢牢地吸附在摩擦表面上,并形成一种润滑油膜。这种油膜与零件的摩擦表面结合得很强,因而两个摩擦表面能够被润滑剂有效地隔开。这样,零件间接触表面的摩擦就变为润滑剂本身的分子间的摩擦,从而起到降低摩擦、磨损的作用。 润滑的作用一般可归结为:控制摩擦、减少磨损、降温冷却、可防止摩擦面锈蚀、冲洗作用、密封作用、减振作用(阻尼振动)等。润滑的这些作用是互相依存、互相影响的。如不能有效地减少摩擦和磨损,就会产生大量的摩擦热,迅速破坏摩擦表面和润滑介质本身,这就是摩擦副短时缺油会出现润滑故障的原因。摇臂钻床润滑的意义在于: (1) 维持设备的正常运转,防止事故的发生,降低维修费用,节省资源; (2) 降低摩擦阻力,改善摩擦条件,提高传动效率,节约能源; (3) 减少机件磨损,延长设备的使用寿命; (4)减少腐蚀,减轻振动,降低温度,防止拉伤和咬合,提高设备的可靠性。 合理润滑的基本要求是: (1) 根据摩擦副的工作条件和作用性质,选用适当的润滑材料; (2)根据摩擦副的工作条件和作用性质,确定正确的润滑方式和润滑方法,设计合理的润滑装置和润滑系统; (3) 严格保持润滑剂和润滑部位的清洁; (4) 保证供给适量的润滑剂,防止缺油及漏油; (5)适时清洗换油,既保证润滑又要节省润滑材料。 润滑能影响到摇臂钻床性能、精度和寿命。对企业的在用设备,按技术规范的要求,正确选用各类润滑材料,并按规定的润滑时间、部位、数量进行润滑,以降低摩擦、减少磨损,从而保证设备的正常运行、延长设备寿命、降低能耗、防治污染,达到提高经济效益的目的。因此,搞好摇臂钻床的润滑工作不可忽视。

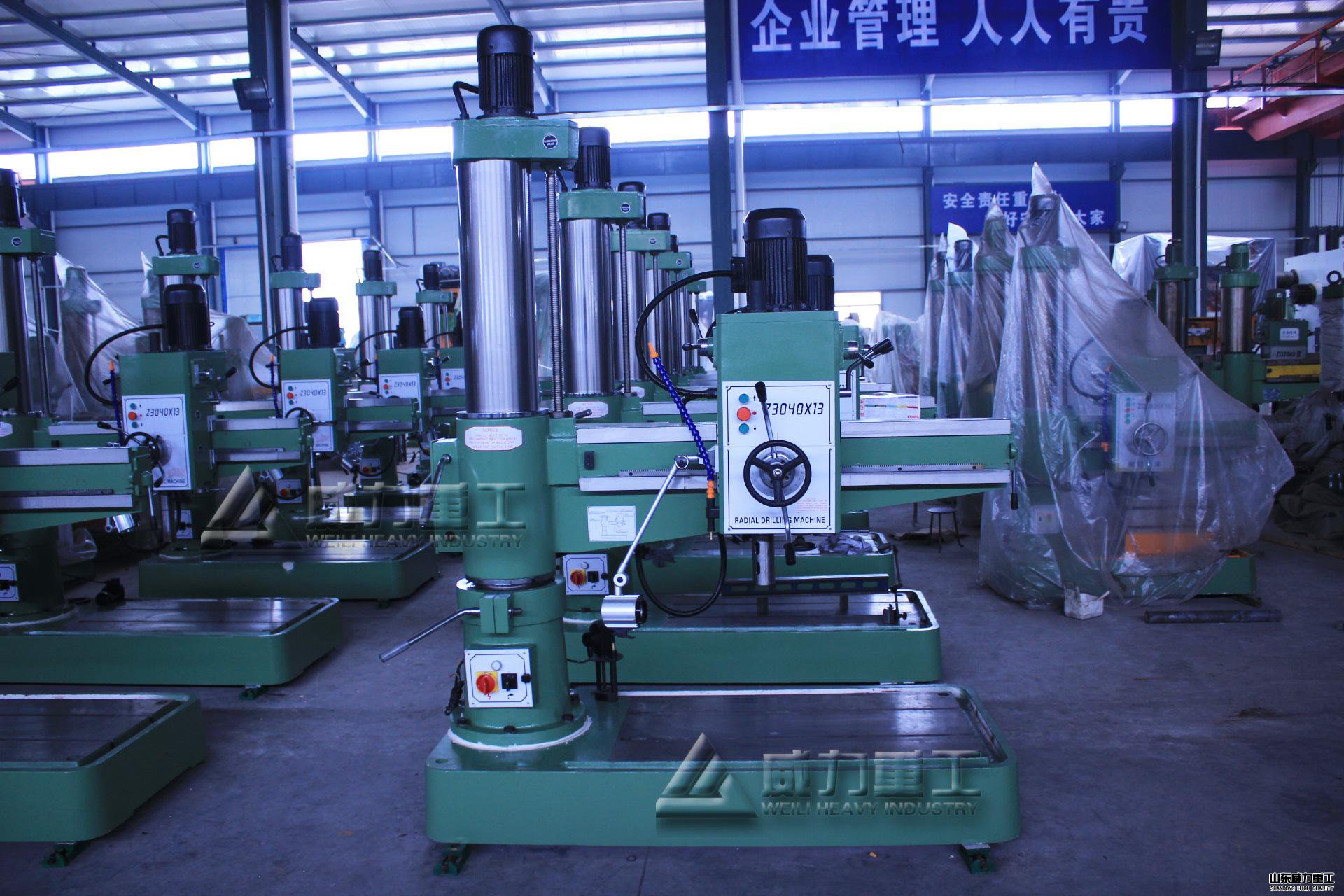

ZQ3040双立柱摇臂钻床生产车间

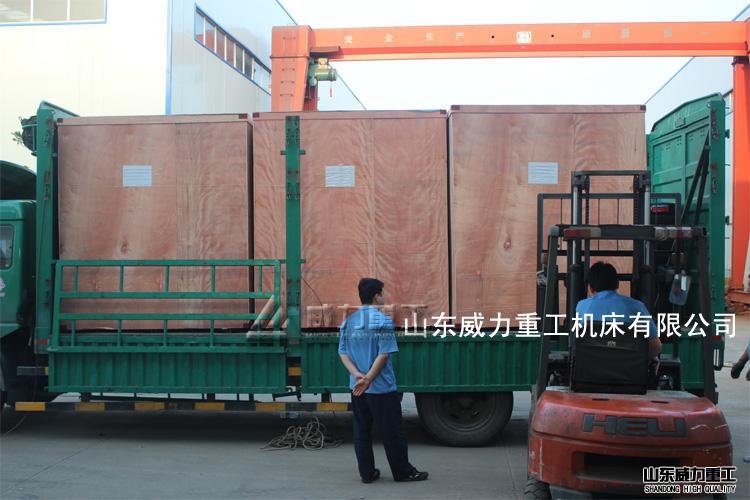

出口ZQ3040x13双立柱摇臂钻床发货

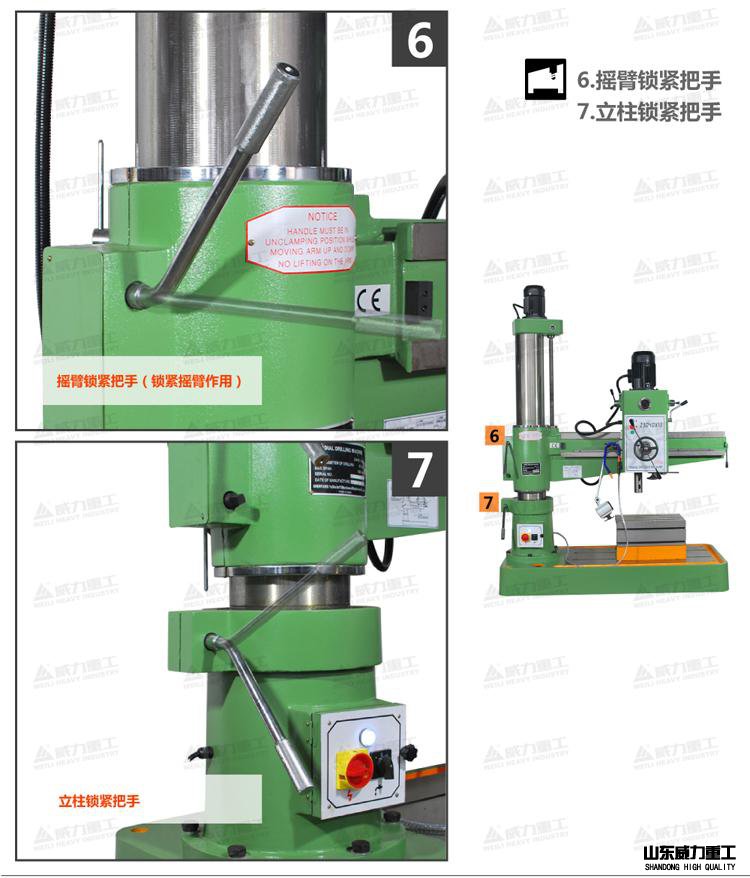

ZQ3040X13摇臂钻床局部视图:

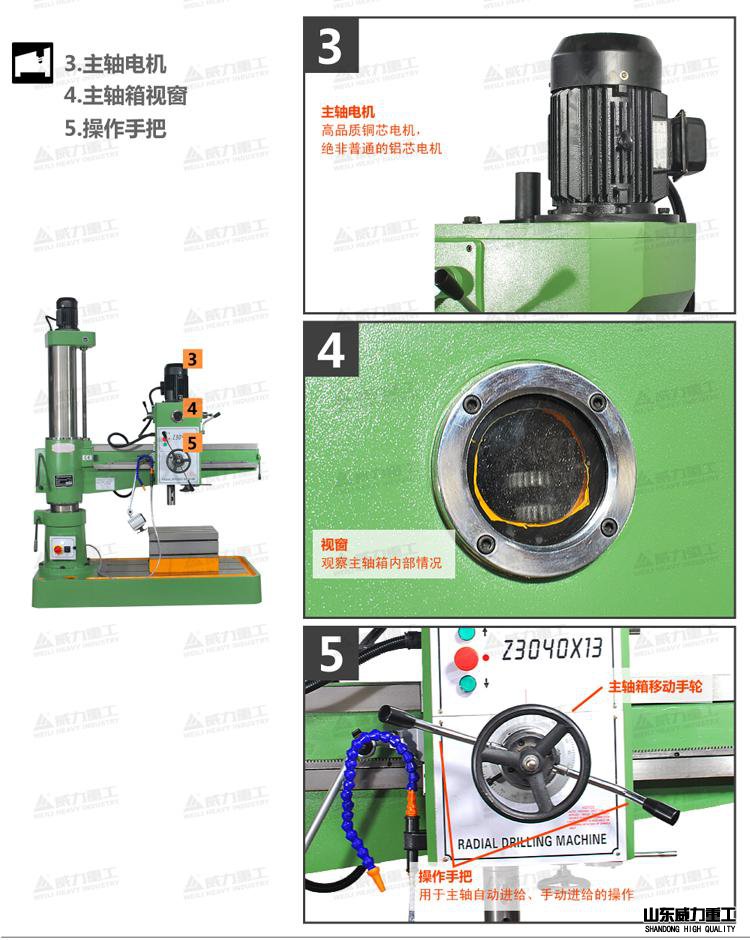

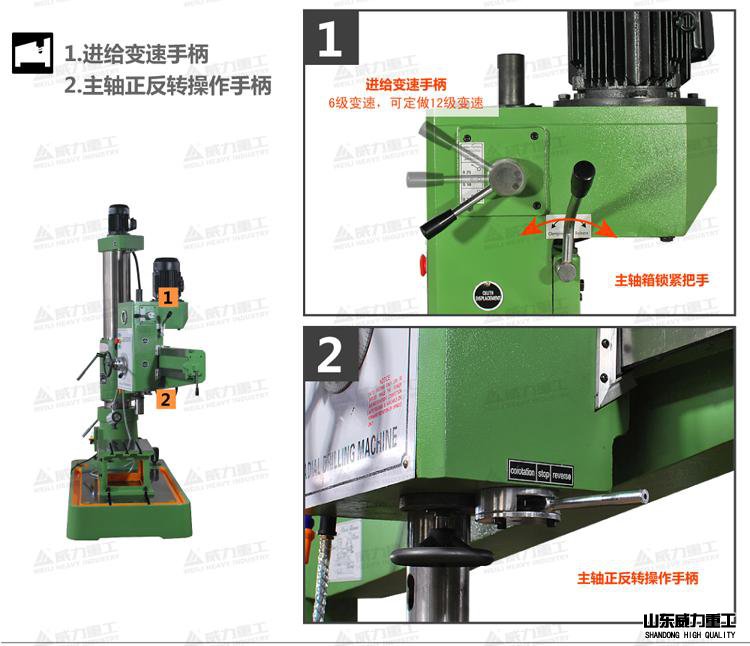

摇臂钻进给和主轴正反转操作手柄
电机保证是高品质铜芯电机,主轴箱视窗清晰

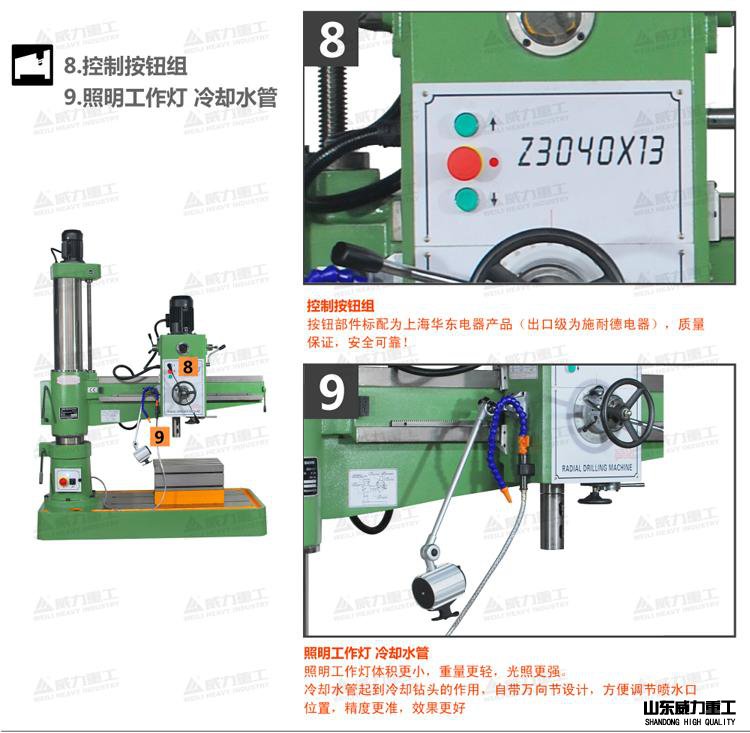

控制按钮均为国内外知名品牌保证质量,另配照明工作灯和冷却水管方便工作

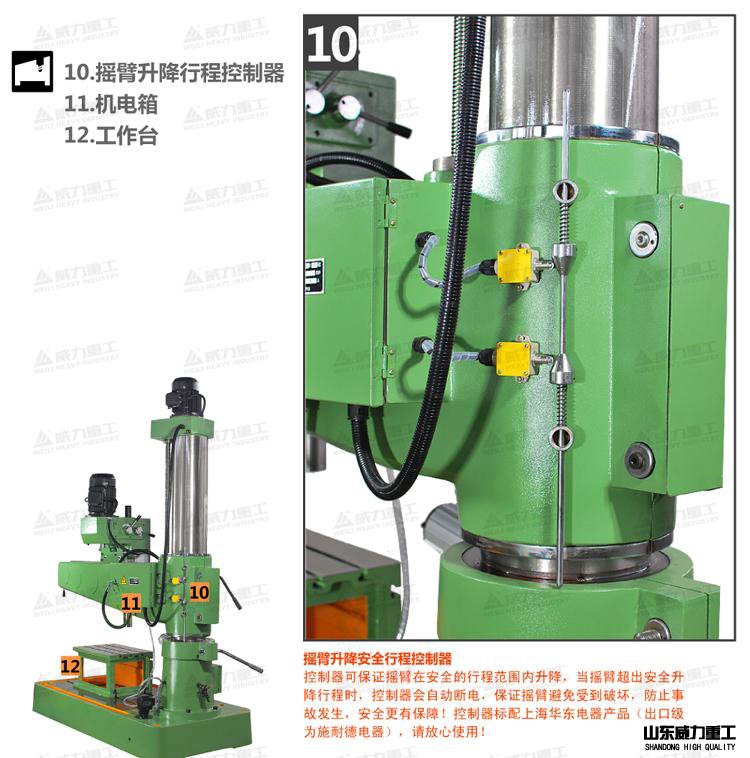

行程控制器为客户要求配备,可选装

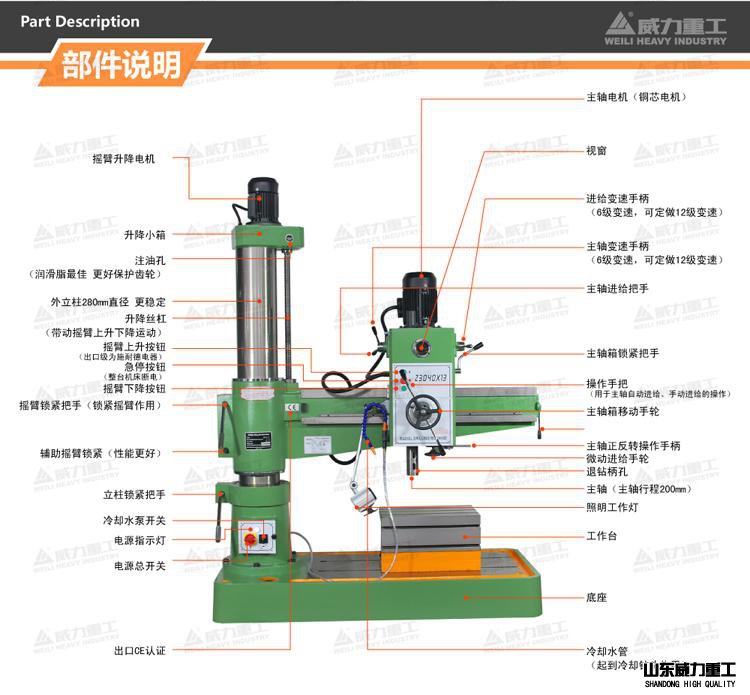

产品说明
