摇臂钻床变速齿轮箱，包括箱体、主动轴和分动轴，所述主动轴下端的主动齿轮与第一联动齿轮啮合，第一联动齿轮与第二联动齿轮啮合，第二联动齿轮与第一从动轴上的第一从动齿轮啮合，其特征是：所述第一从动轴和另外第二从动轴上端分别伸出箱体上部的中间支承座，且第一从动轴上端和第二从动轴上端分别设有相互啮合并可更换的变速齿轮，第二从动轴下端的第二从动齿轮与第三联动齿轮上齿盘啮合，第三联动齿轮下齿盘与各分动轴上的分动齿轮啮合。它通过更换两变速齿轮，改变两个变速齿轮的齿数来实现输出动力的分动轴变速，并且结构简单。

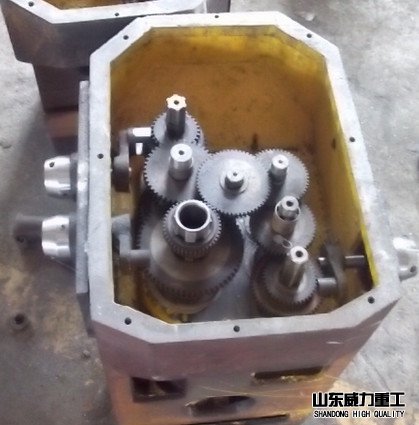

摇臂钻齿轮箱内部结构图
摇臂钻变速是靠变速齿轮箱内的齿轮，变换速比来达到变速的，变速箱有两种控制方法，一种是用变速手柄改变齿轮拨叉位置来变速，另一种是液控拨叉来变速的，前者不好变速是手柄不能使拨叉到位，后者原因多一点，有液压泵不打压，液压油多少，管路堵塞，液压缸不工作，手动液压阀故障。
摇臂钻变速齿轮箱与齿轮组,通过变速可以得到9到12个不同的旋转速度。齿轮变化是通过两个扇形齿轮安装在外面和叉,这是取决于情况下左边的手柄操作。我们可以很容易的知道后原则找到问题发生的地方,一般都是叉太硬导致骨折,然后不能改变。
另一个原因可能是联合滑动齿轮接触太硬,导致齿轮轴上卡住了!最后将无法改变。
修理维护方法的树干分开,把起落架放下来取代内部弹簧和圆的珍珠,在齿轮啮合位移量不应超过5%的宽度。和改变叉,在观察的滑动轴承是否光滑,如果两端的轴是结束所有的问题将被取代,树干内部基本上可以解决所有的问题。
