摇臂钻钻孔时如何确定沉孔的进给深度

　　摇臂钻钻孔时如何确定沉孔的进给深度



　　摇臂钻是一种专业钻孔的机床设备,不同型号的摇臂钻床适合钻不同大小的孔,电路板上的沉孔是起固定作用，主要分为锥形沉孔与平头沉孔二大类。目前业界加工沉孔大多是采用专用刀具在数控机床上加工的方法，存在几个方面的问题。那么摇臂钻钻孔时如何确定沉孔的进给深度？

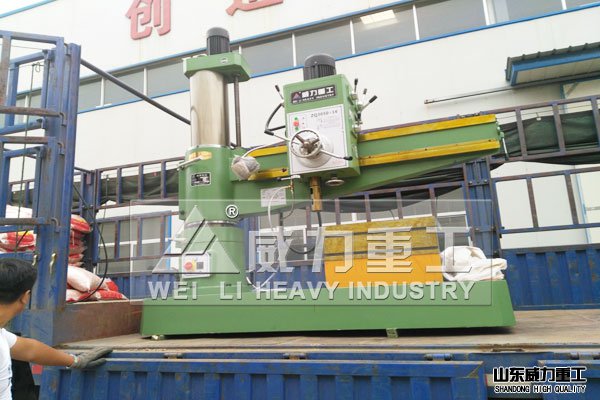

Z3050摇臂钻床发货场景

　　如何确定锥沉孔的迸给深度,以便在工件表面获取要求的孔经尺寸。这里介绍一种简便、快速的计算方法,了又需使用带有三角函数的计算器哪可计算步骤如小’:从招0。减去锥孔角度,除以2,求出tan(即接下TAN按钮),再除以2,然后乘以要求的锥孔直径,即为计算结果。举例:要求钻削一个82“的锥沉孔,孔经为小20.32毫米。计算:180。一82“二98。,95”/2=49。,tan49。=1.150,1.150/2=0.575,0.5了5X20.32=11.G84(毫米)。摇臂钻床。从而确定钻头尖端从工件表面的进给深度为11.684毫米,即可在工件表面获取直径为小20.32毫米的锥沉孔。
