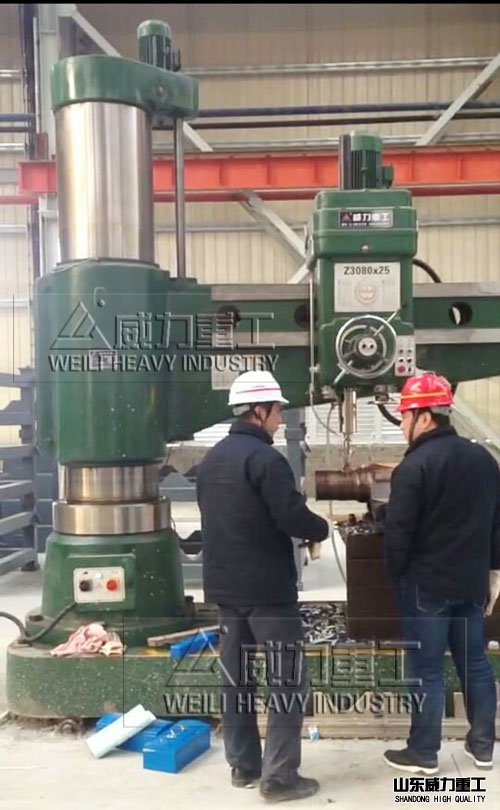

Z3080X25液压摇臂钻床属于大型摇臂钻床,最大钻孔直径为80mm,臂长2.5米,机床采用液压预选变速;
主轴箱、摇臂、立柱均由液压夹紧;
主轴正反转、停车(制动|)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修,精度高、刚性好、寿命长等优点。用来钻孔、扩孔、平面、铰孔、攻螺纹、镗孔。
天津客户采购的威力重工牌Z3080X25摇臂钻床两台,现已装车准备出库,以下附有80摇臂钻床发货图片,据悉,天津客户采购此台钻在主要用来钻孔用。本机主要参数如下:
主要技术参数
|
Z3080×20/25
|
钻孔最大直径mm |
80 |
主轴端面至工作台距离mm |
550-1600 |
主轴中心至立柱母线距离mm |
500-2000/2500 |
主轴行程mm |
400 |
主轴锥孔(莫氏) |
6 |
主轴转速范围r.p.m |
20-1600 |
主轴转速级数 |
16 |
主轴进给量范围r.p.m |
0.04 -3.2 |
主轴进给量级数 |
16 |
摇臂回转角度 ° |
360 |
主电机功率 kw |
7.5 |
升降电机功率 kw |
1.5 |
机床重量kg |
9000/10000 |
外形尺寸mm |
3500×1450×3300 4000×450×3300 |

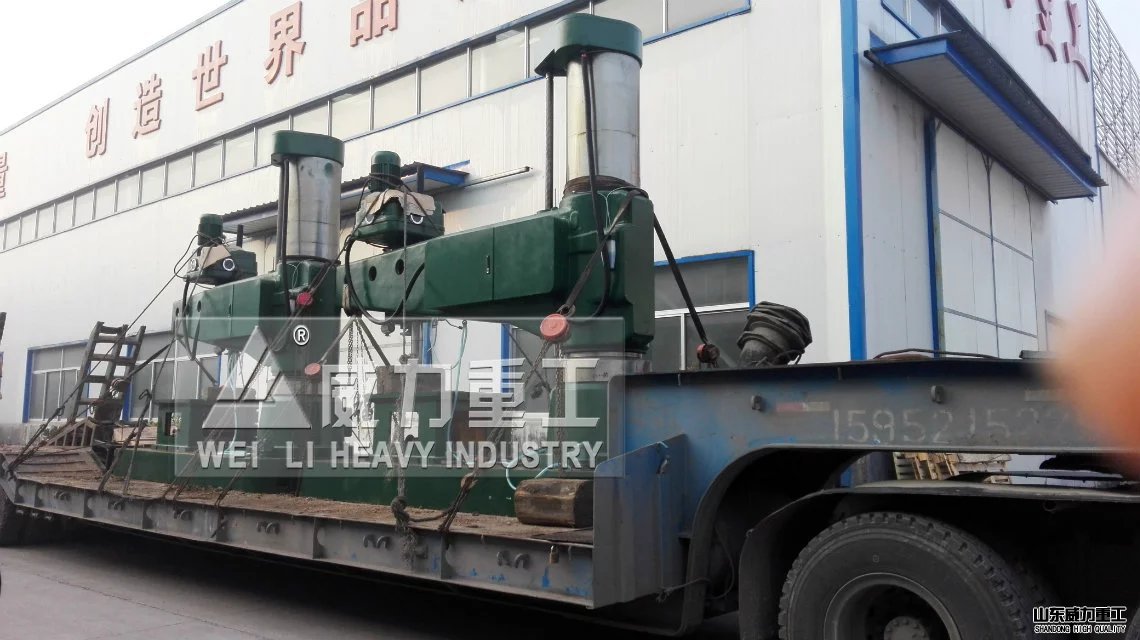

Z3080摇臂钻发货现场
Z3080液压摇臂钻床日常保养措施
1、清洗机床外表及死角,拆洗各罩盖,要求内外清洁、无锈蚀、无黄袍,漆见本色铁见光。清洗
导轨面及清除工作台面毛刺。检查补齐螺钉、手球、手板,检查各手柄灵活可靠性。
2、摇臂钻床主轴进刀箱保养:检查油质,保持良好,油量符合要求。清除主轴锥孔毛刺。清洗液压变速系统、滤油网,调整油压。
3、摇臂钻床摇臂及升降夹紧机构检查:检查调整升降机构和夹紧机构达到灵敏可靠。
4、摇臂钻床润滑系统检查:清洗油毡,要求油杯齐全、油路畅通,油窗明亮。
5、摇臂钻床冷却系统检查:清洗冷却泵、过滤器及冷却液槽。检查冷却液管路,要求无漏水现象。
6、摇臂钻床电器系统检查:清扫电机及电器箱内外尘土。关闭电源,打开电器门盖,检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常。开门断电是否起到作用。检查液压系统是否正常,有无漏油现象。各电器控制开关是否正常。
