摇臂钻床拨叉位于机床变速机构中，主要起换档，使
主轴回转运动按照工作者的要求进行工作，获得所需的速度和扭矩的作用。摇臂钻床变速箱内部装有7到9个齿轮组，通过变速可以得到9到12种不同的转速。齿轮的变换是通过装在外面的两个扇形齿轮和拨叉而得到，这是依靠箱体左边的手柄操纵的。知道原理以后我们就可以很容易找到发生问题的地方，一般都是拨叉太用力导致断裂进而不能够变速。更换摇臂钻床拨叉需要按照以下步骤：
摇臂钻床车间实物展示

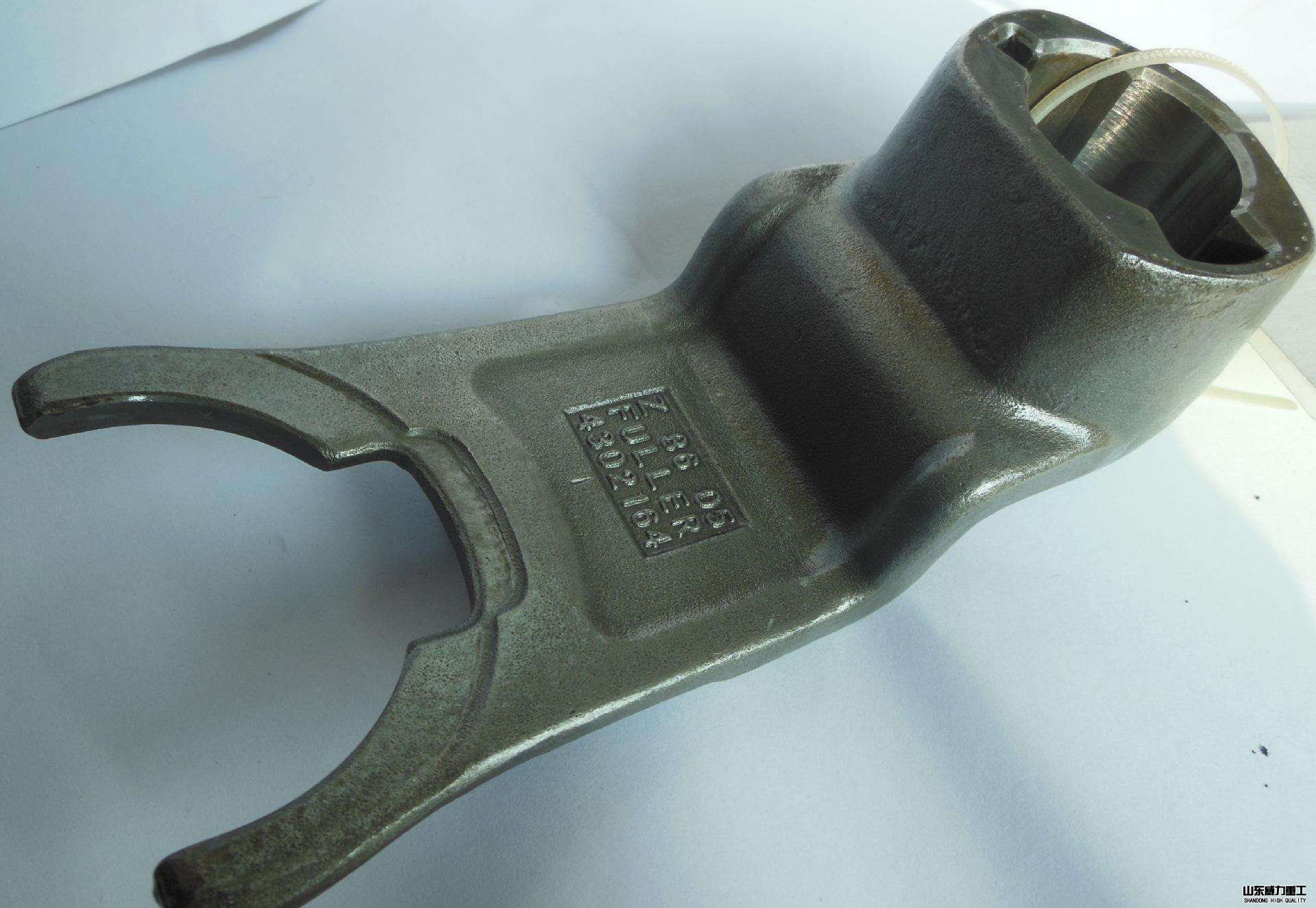

变速箱拨叉
（1）遵循“先基准后其他”原则，首先加工基准——拨叉左端面2）遵循“先粗后精”原则，先安排粗加工工序，后安排加工工序。3）遵循“先主后次”原则，先加工主要表面——拔叉头左端面内花键孔，后加工次要表面——拨叉上端面和通槽底面及内侧面。4）遵循“先面后孔”原则，先加工拨叉左端面，再加工内花键孔；先拨叉上端面，再钻M8孔确定工艺路线在综合考虑上述工序顺序安排原则的基础上，表列出了拨叉的工艺路线.
