Z3080摇臂钻床钻孔精度如何调整?

Z3080摇臂钻床钻孔精度如何调整?

发布时间:2018-07-20
  Z3080摇臂钻床钻孔精度如何调整?

  摇臂钻床的精度指标有定位精度和分度精度,定位精度是指数控机床工作台等移动部件在确定的终点所达到的实际位置的精度,分度精度是指分度工作台在分度时,理论要求回转的角度值和实际回转的角度值差值。Z3080摇臂钻床钻攻时调整好这两方面的精度,就可以取得高质量的加工件,那么究竟该如何调整Z3080摇臂钻床的钻孔精度呢?

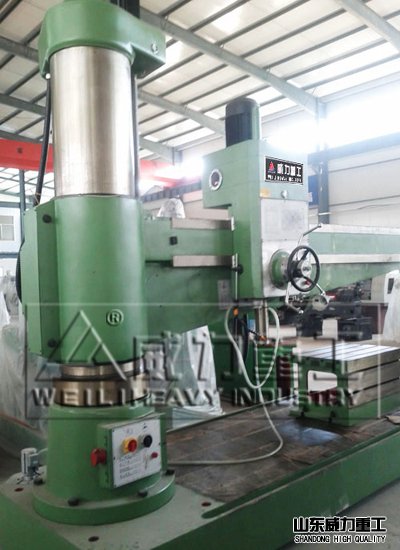

Z3080摇臂钻床(轻型)
Z3080轻型摇臂钻床
  要保证Z3080摇臂钻床被加工零件的精度和表面粗糙度,钻床本身必须具备一定的几何精度、运动精度、传动精度和动态精度。几何精度、运动精度、传动精度属于静态精度。

  1、几何精度是指机床在不运转时部件间相互位置精度和主要零件的形状精度、位置精度。机床的几何精度对加工机床的几何精度对加一精度精度有重要的影响,因此是平定机床精度的主要指标。

  2、运动精度是指Z3080摇臂钻床在以工作速度运转时主要零部件的几何位置精度,几何精度的变化量越大,运动精度越低。

  3、传动精度是指机床传动链各末端执行件之间运动的协调性和均匀性。

  a、垂直度:Z3080摇臂钻床的主轴与钻床的工作台面的垂直200mm允许差0-0.05mm;

  b、平行度:主轴箱沿着摇臂左右进出,摇臂随着立柱前后移动,平行度200mm,允许差0-0.lmm.
