ZQ3080摇臂钻机械系统传动原理介绍

ZQ3080摇臂钻机械系统传动原理介绍

发布时间:2018-10-20
  ZQ3080摇臂钻机械系统传动原理介绍

  传动系统是ZQ3080摇臂钻运行的核心部件,摇臂钻床机械传动系统复杂,变速级数多,变速范围大,以ZQ3080×20型摇臂钻床为例,主轴变速传动机构安装在主轴箱上部,主轴传动系统如图1所示。

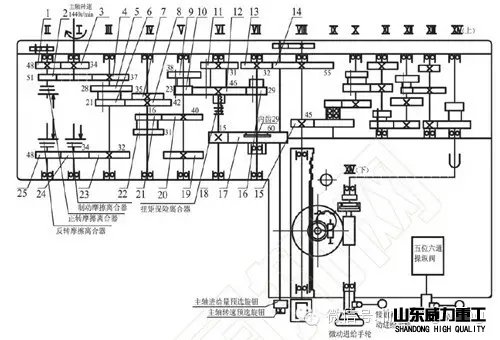

3080摇臂钻主轴传动系统图
3080摇臂钻主轴传动系统图
  5、6:二联滑移齿轮9、10:二联滑移齿轮16、17:内外齿滑移齿轮21、22:二联滑移齿轮其余。齿轮注:(图中数字为齿轮齿数)。

  ZQ3080摇臂钻主传动上设有8根传动轴Ⅰ-Ⅷ,在第Ⅱ轴上设有主轴正反转摩擦离合器,它可使主轴平稳无冲击的变换旋转方向,并可防止电机过载。在Ⅵ轴上设有扭矩保险离合器,当主轴负荷超过允许最大扭矩的25%时,离合器打滑,防止损坏传动系统的其他环节。在Ⅶ轴上安设的滑移齿轮,可实现主轴空档。主轴的变速通过Ⅲ、Ⅳ、Ⅴ、Ⅶ四根轴上的二联滑移齿轮,与固定齿轮间的不同啮合,使主轴可以获得2×2×2×2=16个转速级数,转速范围由20r/min~1600r/min,它的变速范围及传动路线表达式[2]如下:

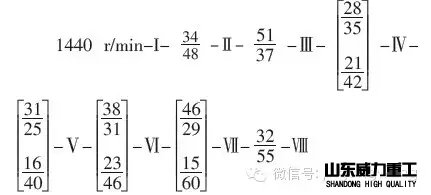

传动线路表达式
  在日常的加工中,工人一般使用的速度有100r/min、125r/min、200r/min及250r/min。以125r/min为例,由图1及图2可知,此时主轴上的4个二联齿轮动作,Ⅲ轴上的滑移齿轮6与Ⅳ轴固定齿轮8啮合,Ⅳ轴上的滑移齿轮21与Ⅴ轴的固定齿轮20啮合,Ⅴ轴的滑移齿轮10与Ⅵ轴的齿轮12啮合,Ⅶ轴的滑移齿轮内外齿轮分离,内齿16与Ⅵ轴的12啮合,形成如下的传动过程,输出转速为125r/min。
