Z3063x20摇臂钻电气故障分析及排除

发布时间:2018-11-05

　　Z3063X20摇臂钻是山东威力重工热销摇臂钻床型号，能钻直径为63mm的孔，臂长2米，摇臂钻床正常工作时，电气故障是常见问题，下面将Z3063X20摇臂钻立柱夹紧电气故障常见问题作简要分析并给于排除方案。

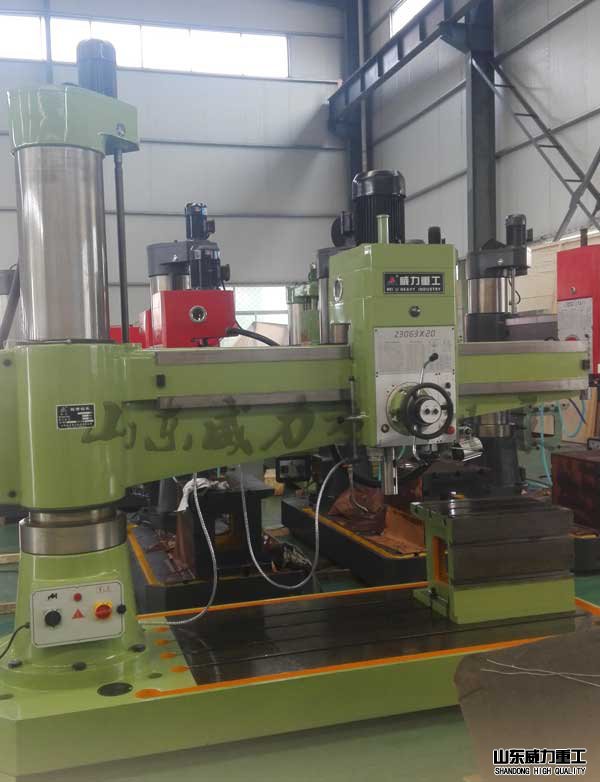

Z3063x20摇臂钻

　　故障一：按主轴箱、立柱夹紧按钮An5时，主轴箱、立柱同时加紧，松开An5,主轴箱、立柱又同时松开，油泵电机不停，电磁阀阀芯不复位。钳工拆电磁阀未发现故障，电工检查，发现继电器J1断电后触点不复位，拆检，铁芯端面上有油泥，使动静铁芯易粘连。将继电器铁芯清理后，故障排除。

　　故障分析：Z3063x20摇臂钻继电器J1铁芯粘连后，将造成动合触点失电不复位，这样，油泵电机只要总开关DL1闭合就不停，电磁阀DF2、DF3总得电使阀芯不复位，造成阀芯卡主假象。而按按钮An5时，其动断触点脱开，DF2、DF3断电，使立柱、主轴箱同时加紧。而松开按钮An5后，DF2、DF3又得电，使二者松开。

　　故障二：松开立柱后，立柱又自动夹紧。检查发现Z3063x20摇臂钻油泵电机在完成夹紧或松开动作后不能停止运行。断开总电源开关DL1后，油泵电机才停止，送电后油泵电机又自动运行，立柱自动夹紧。

　　原因一：时间继电器JS的X0-17动合触点粘连，使接触器C4线圈在电源总开关DL1闭合后马上得电，油泵即启动，立柱自动夹紧。

　　处理方法：修理或更换时间继电器JS。

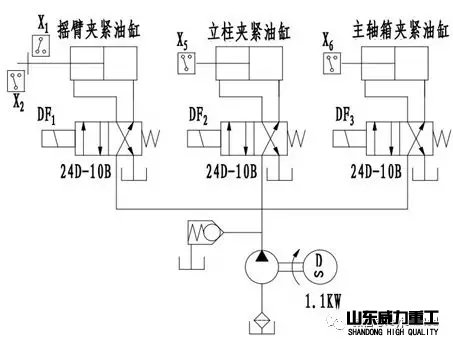

　　原因二：电磁阀DF1阀芯卡滞在左位，使摇臂放松，行程开关X2复位闭合，使接触器C4线圈在电源总开关DL1闭合后马上得电，油泵即启动，立柱自动夹紧，参见图3。
