摇臂钻床菱形块也叫摇臂钻菱形夹紧块。Z3040机械摇臂钻床一套为六块，两个菱形块，两个夹紧块，一个顶块，一个垫块。下面就菱形块的安装方法作简要概述。

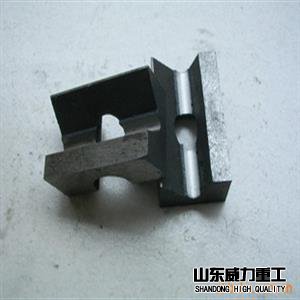

摇臂钻床菱形块
1，首先装半圆块沟槽一面背对着油缸方向。
2，在装方块，沟槽薄一面也是对着油缸，这里需要给你解释一下，如果是把扁块装进去，扁块容易脱落，不好装配。
3，就是需要装扁块了有半圆槽的位置靠近油缸，装的时候首先要把已经装上去的方块和半圆块要转到那边的豁口处才好装的。
4，下面的菱形块方块也是沟槽薄的一面也是对着油缸。

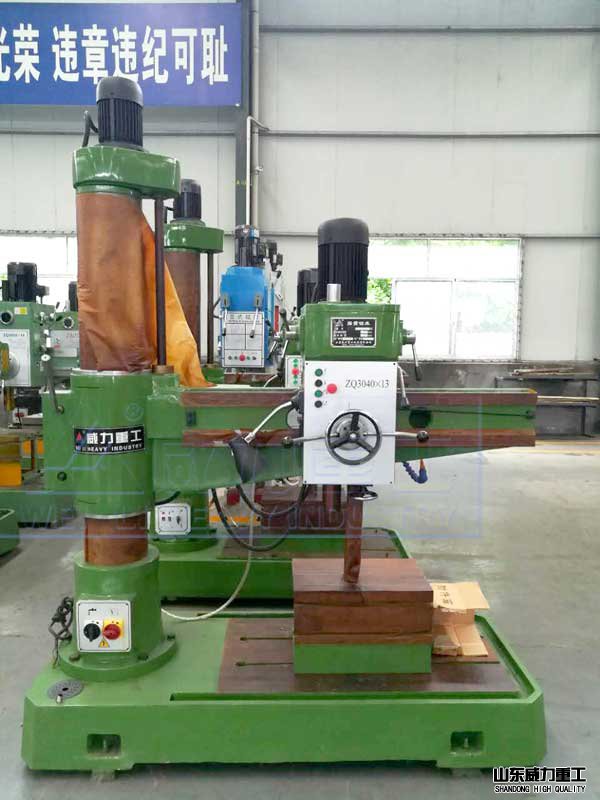

Z3040机械摇臂钻床
5，再把薄片装上去，半圆槽靠近油缸。
6，就是装斜面块，装的时候要和Z3040机械摇臂钻床调节块的斜面一致的。装好之后里面加点润滑脂。
剩下俩的就是装配好之后的调试了，最简单最快的调节方法就是把Z3040机械摇臂钻床变速箱打到夹紧状态，然后移动调节块调节到最佳位置。其中注意的就是调节的太多会导致油缸顶不起菱形块不能实现加紧，这个你得要有耐心，要一点一点调才好的。
