液压摇臂钻床变速油缸故障如何检修?

液压摇臂钻床变速油缸故障如何检修?

发布时间:2019-12-14
  液压摇臂钻床变速油缸故障如何检修?

  液压摇臂钻床无法变速的原因会有很多,其中变速油缸故障居多,他的变速原理就是预选阀控制油缸活塞的通断,活塞连接滑动齿轮控制变速。具体故障检修方法如下。

  液压摇臂钻床变速油缸在使用中经常发生漏油现象,严重影响摇臂钻床的正常作业和行走。经过仔细观察分析,我们认为造成漏油的主要原因有以下几方面。(1)油缸衬套与活塞配合间隙过大。2,缸体上或缸端盖上有缺陷而引起的漏油。3,经常超过油缸的压力范围使用而导致的漏油。4,润滑油变质使油缸温度异常升高,促使密封圈老化。

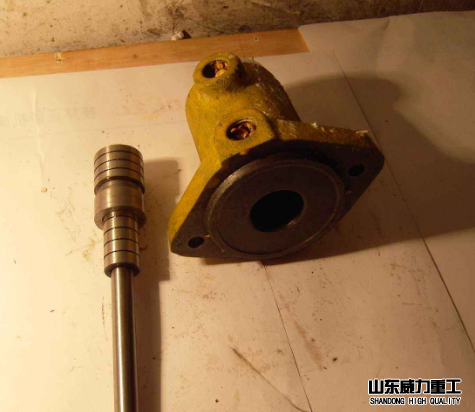

摇臂钻床变速油缸
摇臂钻床变速油缸
  液压摇臂钻床变速油缸故障诊断方法

  1.只有高速没有低速或者只有低速没有高速故障。

  首先分析变速液压缸油路变换表,从表中可以看出,只有高速没有低速说明主轴上的变速齿轮只能处于下位而不能移到上位,若只有低速没有高速,说明轴上的变速齿轮只能位于上位而不能移至下位。按照说明书流程图一步步诊断。

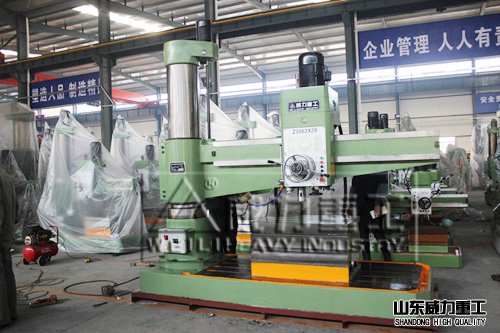

液压摇臂钻床车间实物图
液压摇臂钻床车间实物图
  2、实际钻速不符

  诊断时,首先分析液压缸油路变换表,然后依照故障逻辑流程图一步一步查找产生故障的变速轴。找出产生故障的轴后,在运用逻辑流程图诊断出产生故障的具体部位。

  3、主轴开始正常运转,转速正确,但过一段时间后,出现了逐渐停转。首先分析主轴展开图,可诊断为出现该乱速现象是由于变速轴上起定位作用的卡簧失败,钢珠脱落造成的,究竟是哪个轴产生了故障。
