Z3080液压摇臂钻床是一款大型钻孔攻丝设备，有客户反映使用了七年的Z3080液压摇臂钻床变速箱出现了
主轴正转噪声大和发热的问题。于是,我们清洗了液压系统中的油泵和管路,更换破损的油管、密封垫及正反转离合器摩擦片,但故障仍然存在。这是什么原因呢？接下里山东威力重工摇臂钻床技术人员为我们指导相关技术解决方案。

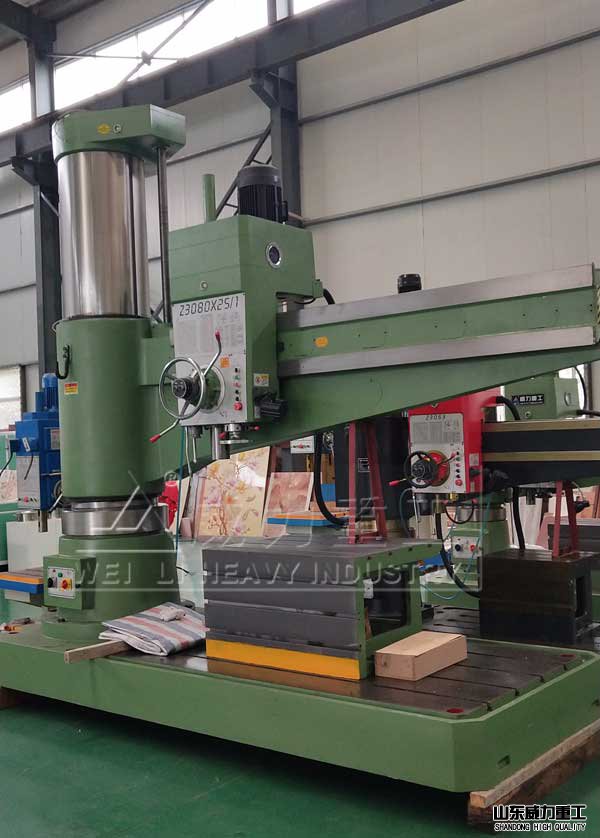

Z3080液压摇臂钻床车间实物图
经过观察,发现:(1)操纵阀手柄在正转位置有噪声;(2)操纵阀手柄在反转位置时没有噪声;(3)操纵阀手柄在变速位置时,主轴正转,但此时没有噪声;(4)变速箱中带有正反转、刹车离合器的Ⅲ轴发热,热源是由于摩擦片打滑引起。
Z3080液压摇臂钻床变速箱故障产生的原因分析：从该钻床变速箱的传动原理可知，正转及变速时，两个离合器、压紧油缸的工作情况与反转时不同。可见，钻床变速箱中故障的产生与传动系统所处的工作位置有关。
从Z3080液压摇臂钻床液压系统的工作原理可知：操纵阀手柄在正转和反转及变速位置时，进入正、反转离合器摩擦片压力与压紧油缸中的压力油的压力是相等的。当操纵阀手柄在变速位置时，正反转离合器摩擦片的压紧油缸同时进油，由于两油缸活塞直径不同，作用在正反转离合器摩擦片上的轴向压力是不同的。
从计算中可以看出，当手柄在正转位置时，轴向压力为PZ，变速箱有噪声；当手柄在变速位置时，轴向压力PB为PZ的18%，此时变速箱没有噪声。
由此可得出，Z3080液压摇臂钻床变速箱内噪声是由正转离合器受PZ作用时，和摩擦片一起受轴向压力作用的诸零件中，某个被磨损的或刚性不足的零件因受力而改变了其原来的工作状态所致。
