故障特征：Z5150立式钻床合上开关QS，扳动操作手柄后，立式钻床主轴电动机M1不能正转启动。

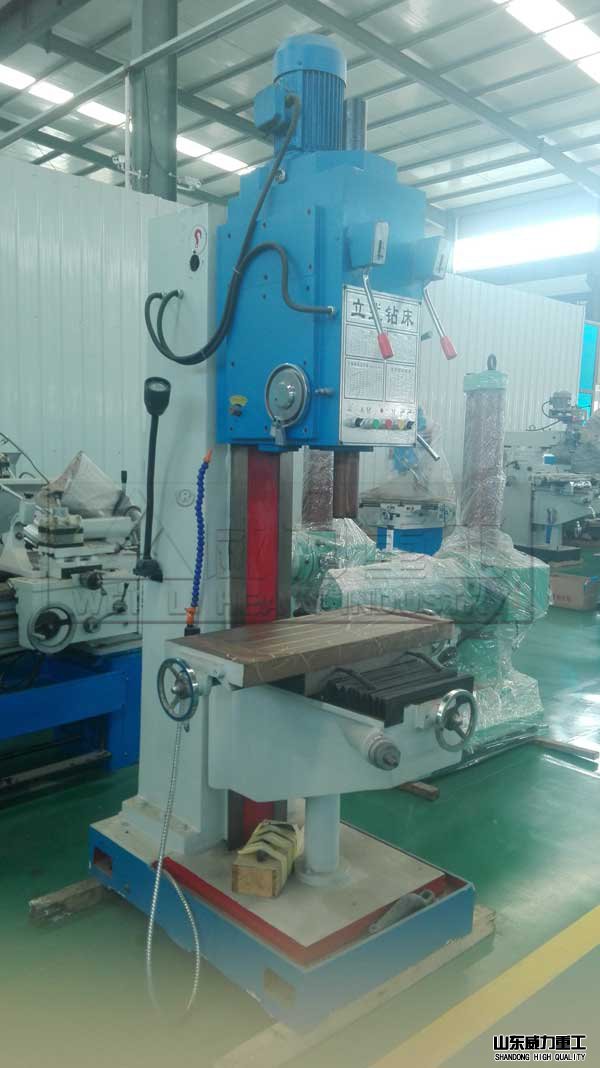

Z5150立式钻床车间实物图
故障原因：
Z5150立式钻床是一种万能型钻床，除了具有普通钻床的功能外，还具有铰孔、扩孔、镗孔、攻丝等多种功能，工作效率是普通钻床的3～5倍，广泛用于机械制造、车问生产、建筑加工等多个行业。Z5150立式钻床有两台电动机，M1为主轴电动机，M2为冷却泵电动机。
主轴电动机M1采用正、反转控制，受控于接触器KM1、KM2。其中，KM1为正转接触器，KM2为反转接触器。热继电器FR用于对主轴电动机M1做过载保护，熔断器FU1用于电动机M1和M2的短路保护。
冷却泵电动机M2的启动或停止受转换开关SA控制。
主轴电动机M1正转启动的工作过程为：
合上QS开关→FU1→KM1、KM2和SA的上桩头→操作手柄置于向右位置→行程开关SQ1闭合→SQ2和SQ3动合触点闭合→KM1得电吸合，主触点自锁→主轴电动机M1得电正转。
需要停止电动机运行时，操作手柄处于停止位置，行程开关SQ1触点断开，KM1断电释放，使主轴电动机停止运行。

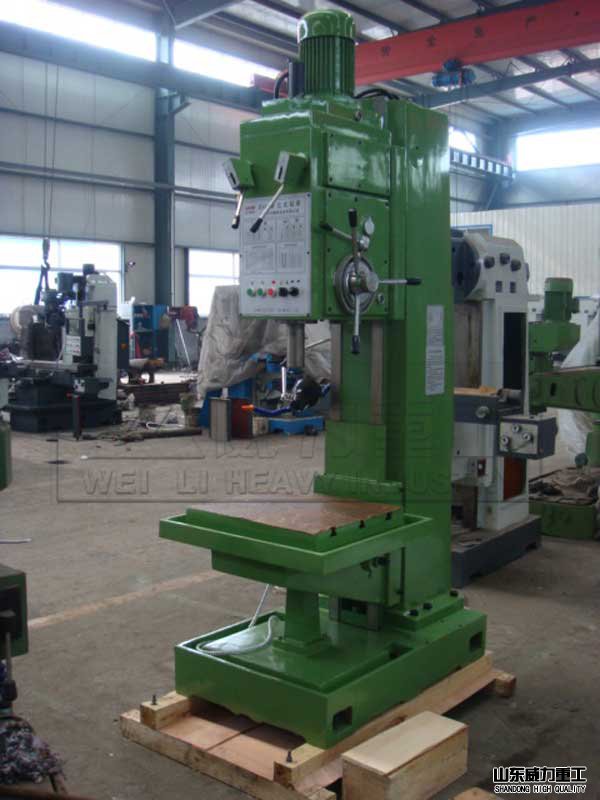

立式钻床图片
从上述主轴电动机M1正转启动的工作过程可看出，主轴电动机不能启动的可能原因如下：
(1)电源总开关QS有故障，如接触点接触不良、触点烧坏。
(2)两台电动机共用的熔断器FU1或控制电路中的熔断器FU2熔断。
(3)保护主轴电动机M1的热继电器FR的触点动作或触点接触不良。
(4)行程开关SQ1、SQ2和SQ3的触点接触不良。
(5)主轴电动机Ml机械卡死或其线圈有故障。
故障处理：
合上QS开关，用试电笔分别测量QS三相下桩头，均带有同样亮度的电压，说明QS闭合触点接触良好。用试电笔测熔断器FU1的下桩头也带有电压。用万用表R×10挡在断开QS电源的情况下，测热继电器FR的动断控制触点，接触良好；再把操作手柄转到主轴电动机时启动位置（即让操作手柄处于正转位置）后，用万用表R×10挡测行程开关SQ1的两触点，其电阻值为无穷大，将操作手柄反复扳动几次再测量，发现测量结果均为无穷大，说明行程开关SQ1已经损坏。拆下SQ1，修复其内部触点，重新装配还原，故障排除。
