Z3050摇臂钻电气电路故障维修方法?

Z3050摇臂钻电气电路故障维修方法?

发布时间:2020-05-05
  Z3050摇臂钻电气电路故障维修方法?

  Z3050摇臂钻床工作过程是由电气与机械、液压系统紧密结合实现的,因此,在维修中不仅要注意电气部分能否正常工作,而且也要注意它与机械和液压部分的协调关系。下面为大家介绍Z3050摇臂钻床电气电路故障维修方法。

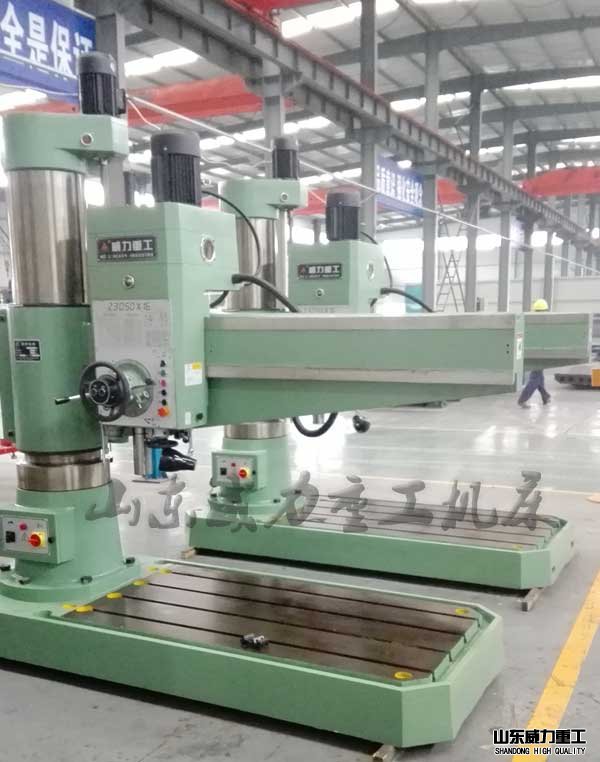

Z3050摇臂钻床车间实物图
Z3050摇臂钻床车间实物图
  1.在摇臂钻床不通电的情况下采用电阻法进行推测。

  2.设备通电情况下,利用交流电压法进行测试有无供电。需要注意的是,在**电路测电压时需要用三相四线供电系统的中间线接地。

  3.交流电压测试方法通常采用的是逆向思维。具体表现为,按照点灯或线圈供电的反方向进行测查有无供电。

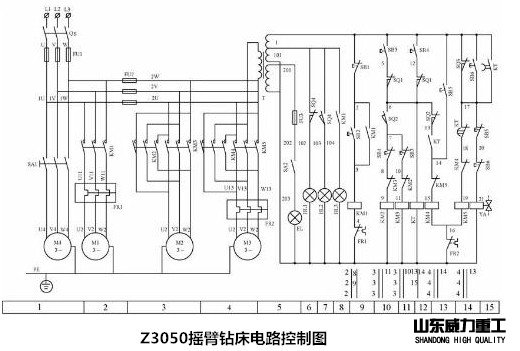

Z3050摇臂钻床电气原理图
  Z3050摇臂钻床电气电路常见故障维修举例

  1.缺相

  (1).故障产生现象为三相线中缺少一项电路导致电机不能正常工作。

  (2).故障产生原因是**回路中三相供电中的其中一项有开路。

  (3).故障产生部位:**电路中某想先开路。

  (4).维修策略:利用相电压的方法进行查找。

  2.设备死机

  (1).故障表现:**电路和次要电路全部损坏,指示及照明灯损坏。

  (2).故障原因:变压器供电中断,导致无二次供电。

  (3).故障部位:**电路输入给变压器将会出现电路不通。

  (4).维修思路:开路法------将变压器供电回路两相中的其中一个切断,再利用相电压测试U、V相中有无电压,逆向检查有电压处即为故障点。

  3.二次电路中某支路的其中一项功能不能操作实现

  (1).故障现象;设备操作某些功能不能运行

  (2).故障原因:二次电路中对应功能线路不通电

  (3).故障部位:二次电路中对应电路连接出现断开现象,集中查找线路连接,以便压缩故障范围。

  (4).维修思路:沿着线圈无供电支路逆向查找。
