Z3050液压摇臂钻床是山东威力重工机床有限公司畅销型号，主要用于对大、中、小型零件进行钻孔、扩孔、锪孔、铰孔、锪平面和攻螺纹等工作。是一款通用化非常高，工艺成熟的常规钻床，今日河北霸州客户来厂自提Z3050液压摇臂钻床一台，以下是车间装货现场图。

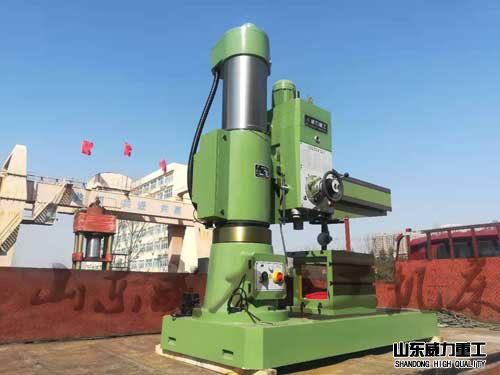

Z3050液压摇臂钻床发货现场图
Z3050液压摇臂钻床主要由底座、内立柱、外立柱、摇臂、
主轴箱及工作台等部分组成。内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱反转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因而摇臂不能绕外立柱转动，只能与外立柱一同绕内立柱反转。
主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动组织、进给和变速组织、机床的操作组织等部分组成。主轴箱装置在摇臂的水平
导轨上，可以通过手轮操作，使其在水平
导轨上沿摇臂移动。

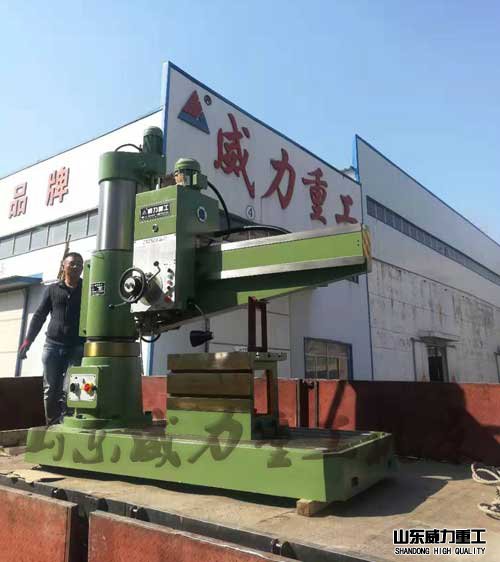

Z3050液压摇臂钻床装车发货
Z3050液压摇臂钻床加工生产时，由特殊的赶紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）Z3050x16摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一同绕内立柱的反转运动。
