摇臂钻床平口钳的使用方法?

摇臂钻床平口钳的使用方法?

发布时间:2020-06-04
  摇臂钻床平口钳的使用方法?

  平口钳的全称为机用平口虎钳,它是将工件固定在摇臂钻床上进行切削加工的一种机床附件。下面我们详细介绍下摇臂钻床平口钳的使用方法。

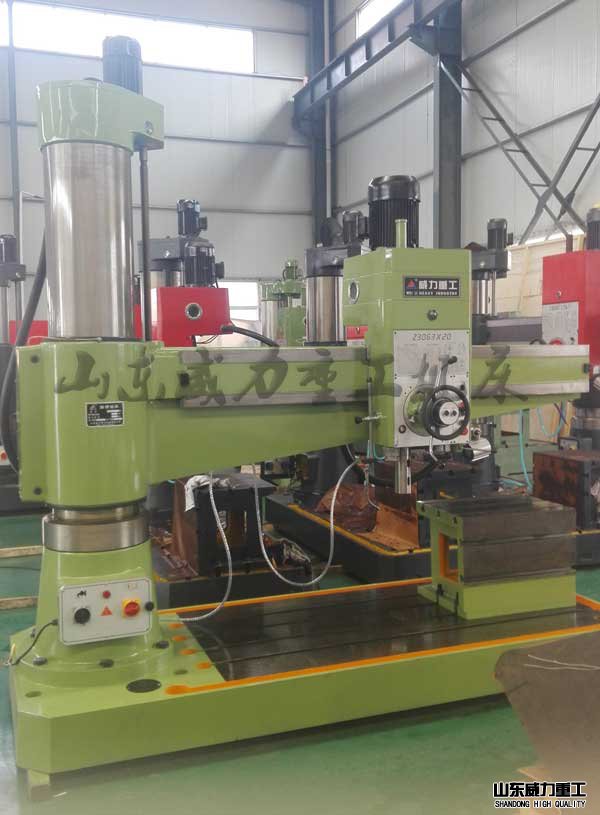

摇臂钻床车间实物图
摇臂钻床车间实物图
平口钳
平口钳
  摇臂钻床平口钳使用

  摇臂钻床平口钳的使用具体可以从平口钳装夹方式、平口钳使用细节和平后钳使用注意事项三个方面来了解。

  1、摇臂钻床平口钳装夹方式

  ①.分度头卡盘在垂直位置和工件装夹。

  ②.分度头卡盘在倾斜位置和工件装夹。

  ③.用压板、螺钉和工件装夹。

  ④.用分度头直接和工件装夹。

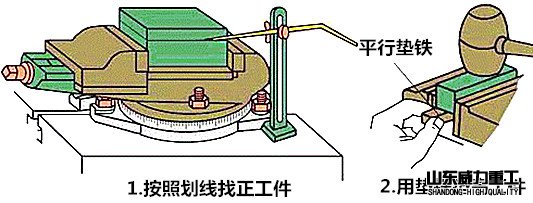

平口钳装夹方式
平口钳装夹方式
  2、摇臂钻床平口钳使用细节

  ①.摇臂钻床平口钳不能加工太大的工件,通过螺栓和平口钳将工件固定在工作台上,使其找正并固定。

  ②.根据工件高度的不同,在平口钳钳口放入形状合适、质量好的垫铁,再放入工件。

  ③.一般情况下,平口钳所夹持工件的基准面朝下和垫铁相靠,然后拧紧平口钳继续使用

  3、摇臂钻床平口钳使用注意事项

  ①.压板位置要安排调整得当,使得压点位置靠近切削面,压力大小合适。粗加工情况下,压力加大以防止设备运行中工件移动。精加工情况下,压力适中以防止工件产生变形。

  ②.工件放在垫铁上,需要检查工件和垫铁是否贴紧,若没有贴紧,可以适当增加铜皮达到贴紧效果。

  ③.压板要放到垫铁上,防止工件受到压紧力而变形。

  ④.加工薄壁工件,在工件空心位置处,用千斤顶工具增加刚度。

  ⑤.工件压紧后,需要使用划针盘复查加工线,看是否与工作台平行,避免工件在压紧情况下变形。
