立式钻床传动装置有哪些缺点?

立式钻床传动装置有哪些缺点?

发布时间:2020-07-23
  立式钻床传动装置有哪些缺点?

  立式钻床传动装置是一种用长柄杠杆带动摇臂滑块机构来推动无级变速机构的中间皮带轮轴,在相互滑移的导杆上作移动,以改变二组传动皮带轮的直径来实现变速。长手柄变速杆操作方式陈旧,不便于操作,外观较差。

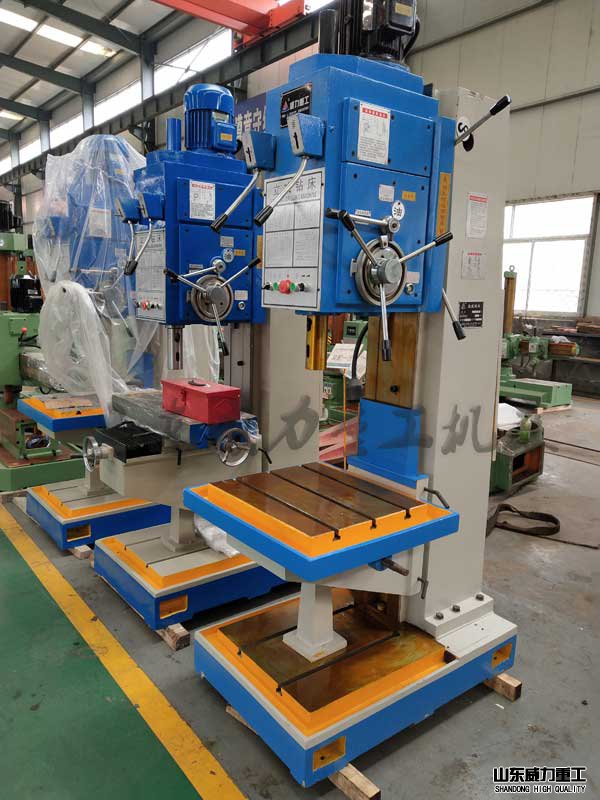

新型立式钻床图片
新型立式钻床图片
  现有产品的进给齿轮布局采用非同轴布置形式,加工时工艺性差,装配不方便,容易产生噪声。主轴转速是采用伞齿轮连接一个机械离心式转速表来显示主轴运转的具体转速,指示的转速误差较大。由于转速表直接连接在机床主轴上,表的转动本身要消耗一定的动力,而且容易磨损,寿命较短。还有,转速表为指针式,表面小,数字也小,故读数时比较费力,读数不够方便、准确。

  为此,山东威力重工机床钻床厂家在原有立式钻床的基础上创新升级,提供一种改进的立式钻床传动装置,它能无级变速,主轴转速范围大,操作方便,读数准确。

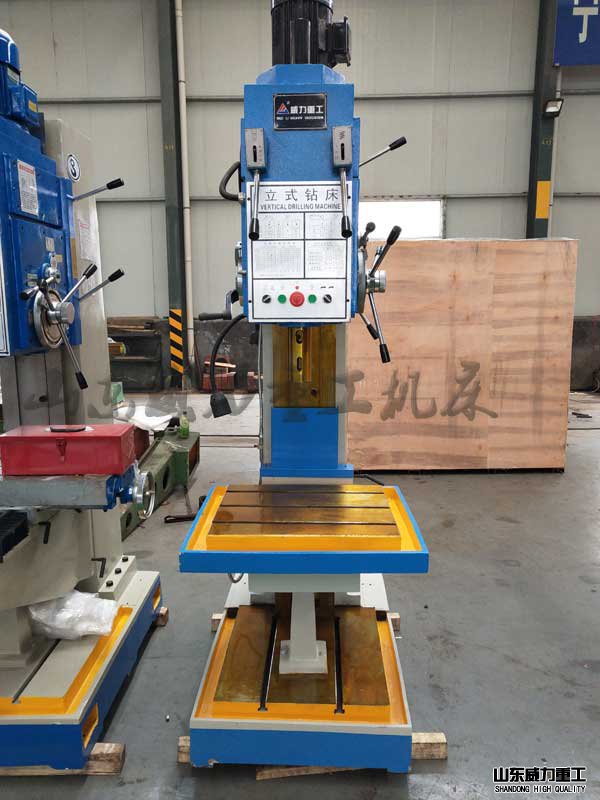

立式钻床图片
立式钻床图片
  立式钻床传动装置包括电机,与电机输出轴通过皮带传动连接的中间皮带轮轴,装有变速齿轮组的变速箱,固定安装在立柱上部的主轴箱,以及整个罩壳,它还包括半封闭式蜗杆蜗轮箱,以及与蜗杆蜗轮箱通过联杆连接的无级变速调速手轮。

  实践证明,这种新型立式钻床主传动机构采用了V型皮带无级调速与齿轮组相结合的变速装置,配置了双速电动机驱动,具有结构紧凑、主轴转速范围大、噪声低、传动效率高、操作方便的特点。
