摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。摇臂钻床的故障分析和检修的具体方法如下：

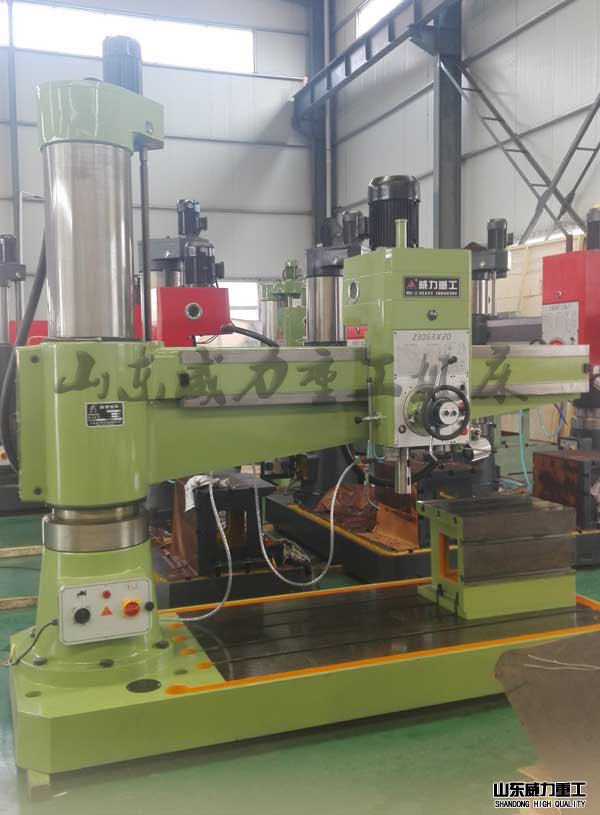

Z3063液压摇臂钻床
1.根据电气控制原理，确定故障发生的范围
从故障现象出发，按线路工作原理进行分析，判断故障发生的可能范围，以便进一步分析，找出摇臂钻床故障发生的确切部位。
2.进行外表检查
在判断了故障可能发生的范围后，在此范围内对有关电器元件进行外表检查，常能发生故障的确切部位。例如：接线头脱落，接触器KM4或IOd5的触头接触不良或焊牢。接触器线圈烧毁等，都能明显地表明故障点。
3.利用万用表检查
在对摇臂钻床线路设备进行外表检查后，尚未确定或查出故障点，在断电提下，可利用万用表的电阻档检测线路及电器元件是否短路或断路;在通电前提下，用万用表的电压档来检测线路的电压值是否正常，三相电压是否平衡，这样就能有效地找出故障点。

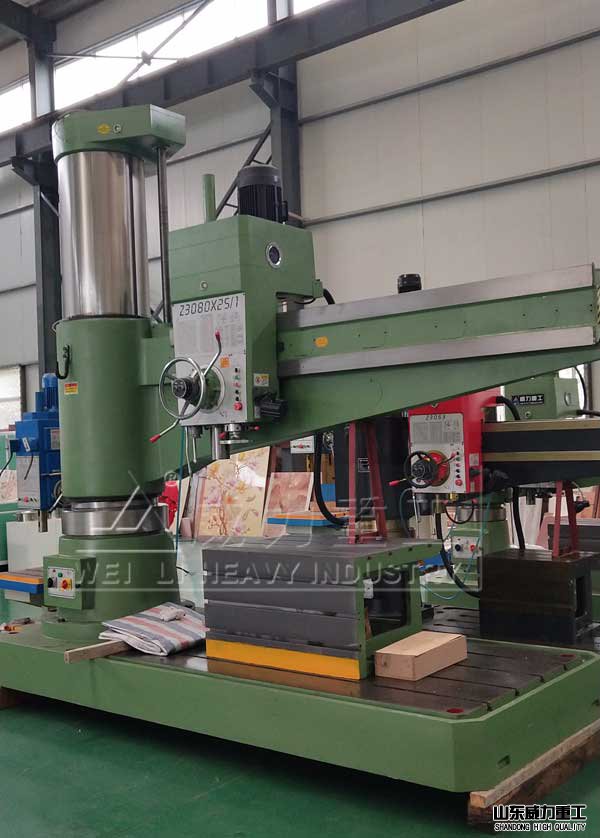

Z3080摇臂钻床图片
（1）电压测量法
在接通摇臂钻床QSl电源开关前，首先判断线路是否有短路可能，在没有短路的情况下，接通QSt电源关，根据电气原理图测试电路电压数值，是否符合线路要求，测试点有Fill和FIJ2熔断器下端电压是否380v;测量3-9两点电压是否为110将十字开关SA放置左位置，测量9一PB两点电压是否为110v;按SBl、SB2按钮分别检测接触器1114、KM5线圈获得电压数值;测量电M的U4、V4、W4之间获得线电压数值。
（2）电阻测量法
切断QSl电源开关，将十字开关SA放置中间断电位置，把万用表选择开关转置电阻档，如图所示，分另1j测量9-15、15--16、16--14，J4--PB、9--17、17--18、18-13、13一PE的通断情况，该通则通，不该通则不通，否则就是故障点，再检查摇臂钻床电动机M4通路及阻值情况。
4.对检查出的故障应及时修理和恢复
在进行外表检查或利用万用表检查时，发现一处故障排除一处故障，有问题及时修复，如：熔断器FUl或FU2，FU4的溶体熔断，应及时更换;接触器KM4或1015的触头接触不能正常分断及闭合，要进行正确修理和恢复，修理一处保证一处畅通，切忌拆东修西，扩大故障范围。
