摇臂钻床通过减速机构带动丝杠转动，丝母固定在摇臂上，从而实现摇臂的上升和下降。如果钻床在钻攻过程中，升降机构无法升降可以参考下述检修方法进行处理。

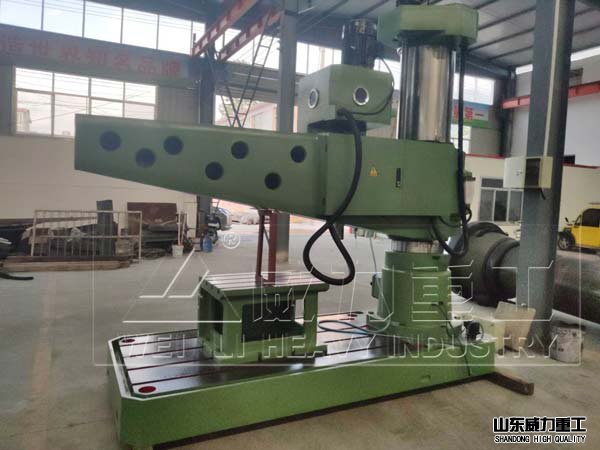

Z3080液压摇臂钻床
由摇臂上升或下降的动作过程可知,摇臂移动的前提是摇臂完全松开,此时活塞杆通过弹簧片压下行程开关st2,电动机m3停止运转,电动机m2启动运转,带动摇臂上升或下降.若st2的安装位置不当或发生偏移,这样摇臂虽然完全松开,活塞杆仍压不上行程开关st2,致使摇臂不能移动;有时电动机m1的电源相序接反,此时按下摇臂上升或下降按钮,电动机m3反转,使摇臂夹紧,更压不上行程开关st2了,摇臂也不能上升或下降.

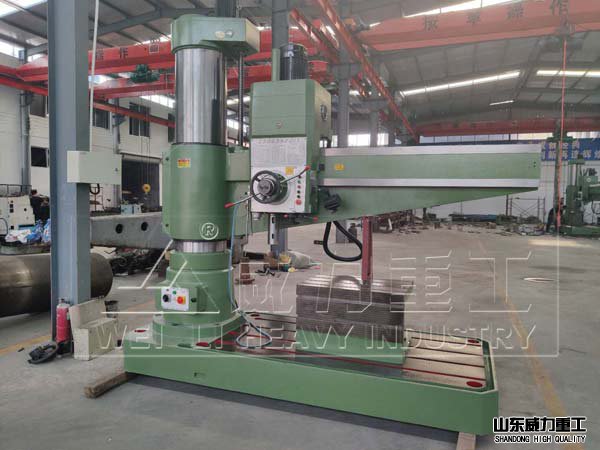

液压摇臂钻床车间实物图
有时也会出现因液压系统发生故障,使摇臂没有完全松开,活塞杆压不上行程开关st2.如果st2在摇臂松开后已动作,而摇臂不能上升或下降,则有可能是一下原因引起的:按钮sb3,sb4的常闭触点损坏或接线脱落;接触器km2,km3线圈损坏或接线脱落;km2,km3的触点损坏或接线脱落;应根据具体情况逐项检查,直到故障排除.
