立式钻床Z5150到货时如何吊装?

立式钻床Z5150到货时如何吊装?

发布时间:2020-11-03
  立式钻床Z5150到货时如何吊装?

  立式钻床Z5150简称5150立钻,用于机械加工中的钻孔、扩孔、铰孔、锪平面、钻沉头孔和镗孔及攻螺纹主轴攻丝可实现自动反转。由于发货时,钻床厂家采取整机发货原则,因此,立式钻床Z5150到货后需要客户整机吊装卸货安装。那么立式钻床Z5150到货时如何吊装?

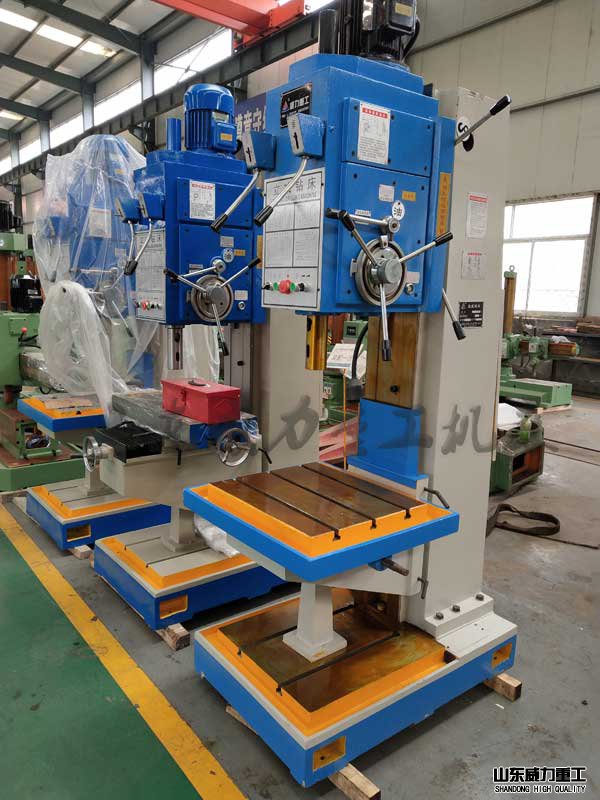

Z5150立式钻床图片
Z5150立式钻床图片
  在搬运立式钻床Z5150时,应按包装箱指定的位置系索,不准倒置、过分倾斜及侧放,不准受大的冲撞和震动。用斜面装卸时,斜度不大于15°。

  拆箱时应按图用铁棒,钢丝绳吊运。吊运机床用的铁棒直径不小于30mm,在机床两侧伸出的长度不小于300mm,钢丝绳与机床表面间应垫以软木或毡垫。拆箱时应先拆箱顶,再拆墙板,拆箱时应注意铁撬不得伸入太深,以免碰伤机床。

  安装前须按钻床厂家提供的地基图做好地基,地基凝固后,不准有空隙和裂隙。在浇注地基时,须予留四个截面为100x100m㎡,深为240mm的地脚螺栓孔,并按图示位置留下截面直径100mm,深为80mm的坑,以备当工作台降到低位置时,升降丝杠伸出底座时用。

  放水用接水坑是为了更换底座内冷却液放水用,用户可根据容器大小预先在浇注地基时作出。

  安装时应靠近地脚螺栓处垫上4个宽60-80mm角度小于5°的垫铁,将立式钻床Z5150套上地脚螺栓置于垫铁上,用水平仪在纵横方向找平,再灌浇水泥,待水泥凝固后,将地脚螺栓的螺母缓慢而均匀地拧紧,使立式钻床Z5150安装水平不大于0.04/1000。

  接上电源线及地线,用干净布蘸煤油擦去立式钻床Z5150的防锈油层,灰尘及脏物等,在外露加工表面涂上润滑油,向主轴箱内注入20号机械油,至油标便可试车。
