摇臂钻床是一种通用型钻攻设备，z3050摇臂钻床是钻床型号中销量较大的一款设备，如果存在电路故障，摇臂就会出现问题，其病因就在摇臂升降及摇臂、立柱和
主轴箱松开与夹紧的电路部分，所以了解和掌握z3050摇臂钻床电气原理图，对提高钻床的检修效率具有非常积极的作用.

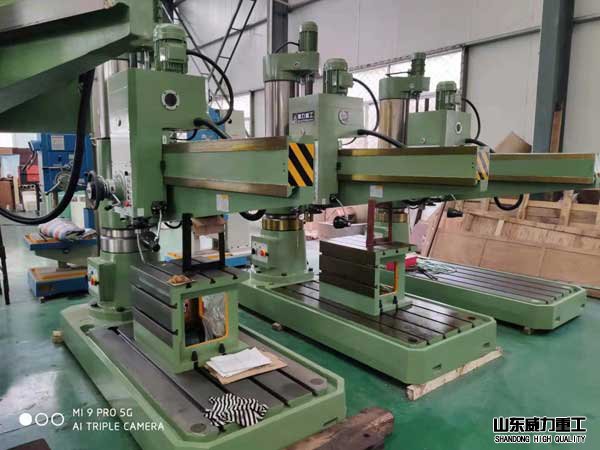

Z3050摇臂钻床车间现货图

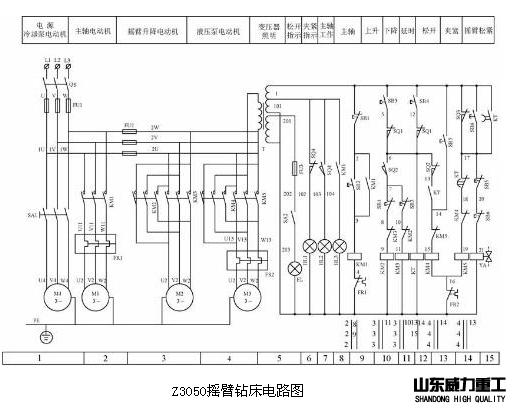

z3050摇臂钻床主电路设计摇臂钻的三相电源L1L2L3由电源开关QS控制，熔断器FU1实现对全电路的短路保护。从2区开始就是主电路。主电路有4台电动机。
M2是摇臂升降电动机，带动摇臂沿立柱的上下移动。它由KM2,KM3的主触点控制正反转，其控制线圈分别在15，16区。电动机M2是短时运行，因此不需要过载保护。
M3是液压泵电动机，带动液压泵送出压力油以实现摇臂的松开，夹紧和主轴箱的松开，夹紧控制。它由KM4,KM5的主触点控制其正反转,控制线圈分别在17，18区。热继电器FR2作过载保护。其常闭触点在17区。熔断器FU2作摇臂升降电动机M2，液压电动机M3和控制电路的短路保护、M4是冷却泵电动机，带动冷却泵供给工件冷却液。由于M4容量较小，因此不需要过载保护，由转换开关QS2直接控制。M4直接起动，单向旋转。
M1是主轴电动机，带动主轴的旋转运动和垂直运动，是主运动和进给运动电动机。它由KM1的主触点控制，其控制线圈在13区。热继电器FR1做过载保护，其常闭触点在13区。M1直接起动，单向旋转。主轴的正反转由液压系统和正反转摩擦离合器来实现，空档，制动及变速也由液压系统来实现。
z3050摇臂钻床摇臂升降由摇臂升降电动机M2作动力，按钮SB3,SB4分别为摇臂上升，下降的点动按钮，和KM3,KM2组成接触器按钮双重连锁的正反转点动控制电路摇臂钻的控制电路由控制变压器TC将380V交流电源降为、主轴电动机M1的控制电路。主轴电动机M1的控制电路是典型的电动机单向连续控制电路。SB1,SB2分别为砂轮电动机M1的停止和启动按钮摇臂钻床摇臂升降时如果有冲击现象会对钻孔精度产生影响，如何处理好这一问题是提高精度的关键。
