立柱是摇臂钻床的主要支撑部件之一，圆形立柱分为两层，内立柱固定在底座上，外立柱以深沟球轴承和推力球轴承安装于内立柱上。摇臂钻床立柱内部结构原理就是杠杆作用，具体分为夹紧和松开两个动作。

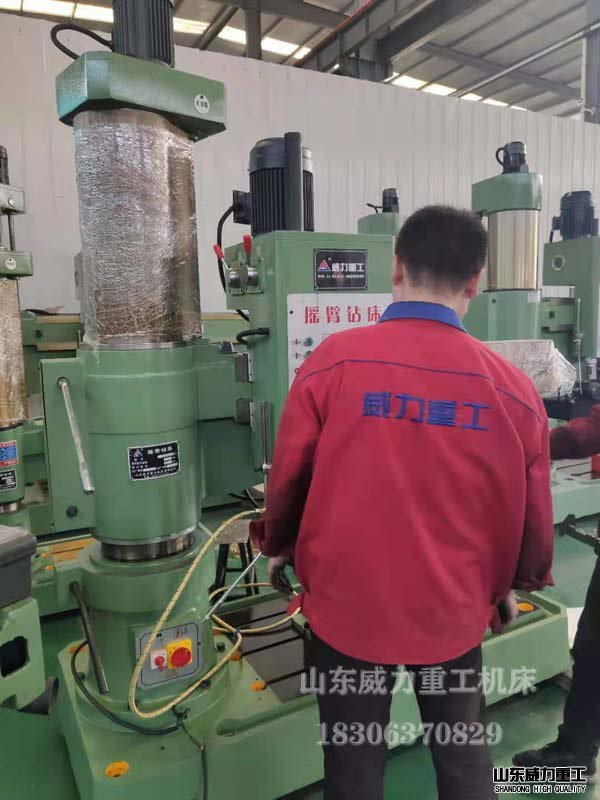

摇臂钻床立柱
立柱的松开控制：当摇臂钻床需要摇臂绕内立柱转动时，应先按SBl按钮，接触器KH4线圈获电动作，电动机M4启动运转，并通过齿式离合器拖动齿轮式油泵旋转，送出高压油经一定油路系统和传动机构将外立柱松开，然后松开SBl按钮，接触器KM4线圈断电释放，电动机M4断电停转，即可推动摇臂和外立柱绕内立柱转动。
立柱的夹紧控制：当摇臂钻床摇臂转动到所需要的位置时，再按SB2按钮，接触器IM5线圈获电动作，其主触头闭合，电动机M4启动并反转，在液压系统推动下，将外立柱夹紧；然后松开SB2按钮，接触器KM5线圈断电释放，电动机M4断电停转。立柱的整个放松一一转动一一夹紧过程结束。

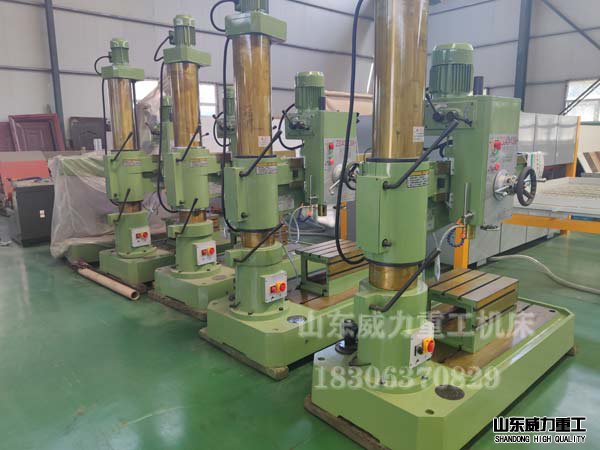

山东威力重工摇臂钻床车间现货
摇臂钻床立柱夹紧时是靠外柱和内柱的斜面夹紧的，松开时地壳里面的叉子根据液压把外柱翘起来，外柱和内柱靠滚柱接触能够来回移动，如果地壳里面的叉子没起来或起来的少，松开时就沉用时间长了，外柱下沉松开时也沉。
