故障描述：摇臂钻床只是电机不转，移动摇臂钻的时候听到蹦的一声断路器跳闸了。

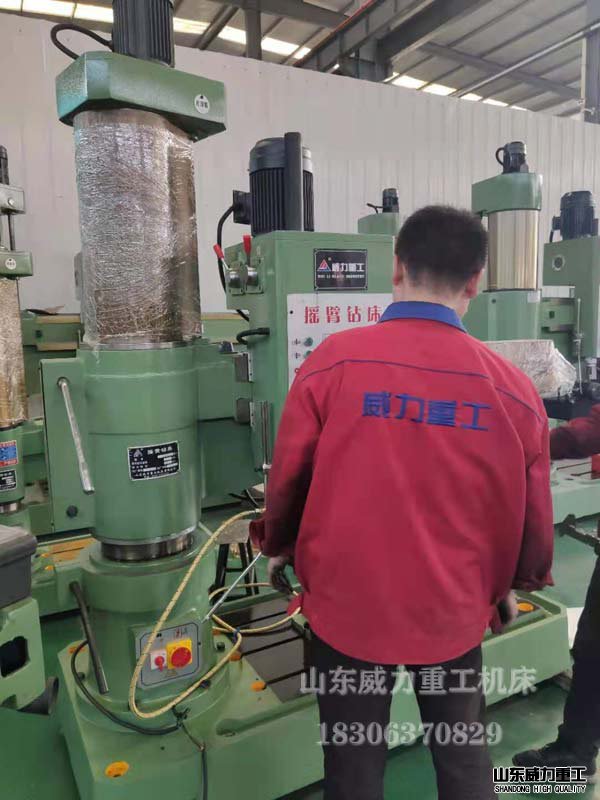

摇臂钻床车间实物图
根据描述，只能判断是某一位置短路，于是拿来万用表测量，具体怎么测量这里不多说了，用的是万用表蜂鸣挡。
测量之后发现没有短路的地方，于是决定通电试一下，按下正转按钮，只是听到嗡嗡的响声，电机不转，可以很确定的判断是电动机缺相。
摇臂钻床电控箱内标有KM1KM2为控制电动机正转和反转的接触器。测量的时候发现它很奇怪，不是我们正常的接法，电源进线在上方，出现在下方，这个接法是进线在下边，接电机的线在上边，我不知道这是出于什么原因这样接的，是总电源的出线离着下边进吗？也不知道这样接会有什么样的后果，如果有知道的朋友可以告诉我这是怎么个接法。但是我只想说的是不要这样接，还是要按照上进下出的接法来。
测量之后，发现在接电机的线那里，只有两根线是通的，这样可以判断是由于电动机或者是连接电动机的线路有问题，我个人感觉，这种问题还是要从线路查起。本来想着打开电动机的接线盒先量一下线，结果打开之后，一切都浮出水面了。

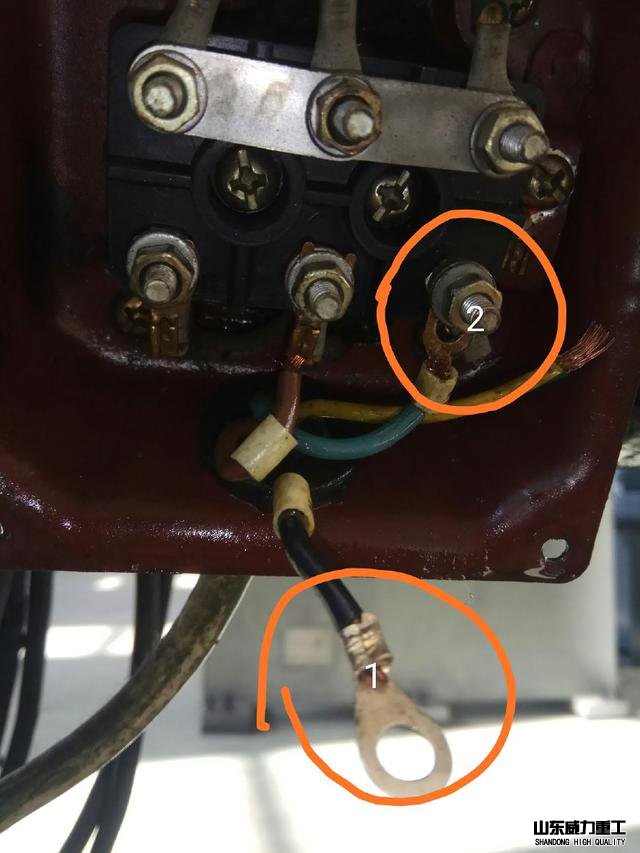

如图所示，1处线从接线端子脱落（图为刚压好的接线鼻）2处线没压实。于是把两根线重新压好接好。

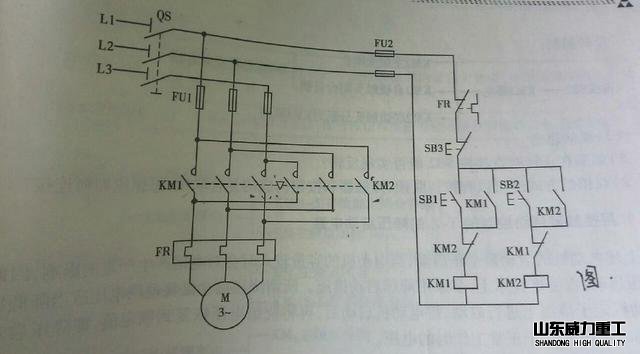

下图为电路图，其实就是一个简单的正转反转的自锁互锁电路。
