摇臂钻床Z3080X25安全保护装置结构及工作原理

　　摇臂钻床Z3080X25安全保护装置结构及工作原理



　　为确保液压系统的灵敏性，摇臂钻床Z3080X25采用了光电传感器及控制模块厂并配以继电器和保护开关组成一套独立、完整的安全保护装置。将此装置与原设备电气部分配套使用。当人体进入危险区域时，安全装置迅速切断电源，使设备停止工作。光电传感器盒上设有转换开关，设自动(投入保护工作)及手动(停止保护工作)两挡，为确保系统运行可靠，均采用德国施耐德公司元器件，并采用双路保护器，一个用于保护安全模块，一个用于保护控制回路。控制响应速度可达10~30μs，光电传感器有效作用距离可根据需要而定(用光电传感器上的精密电位器进行调整)，以满足不同加工的需要。光电传感器有效作用宽度由红外探头数量决定，一般情况下，红外探头数量应不少于三个。

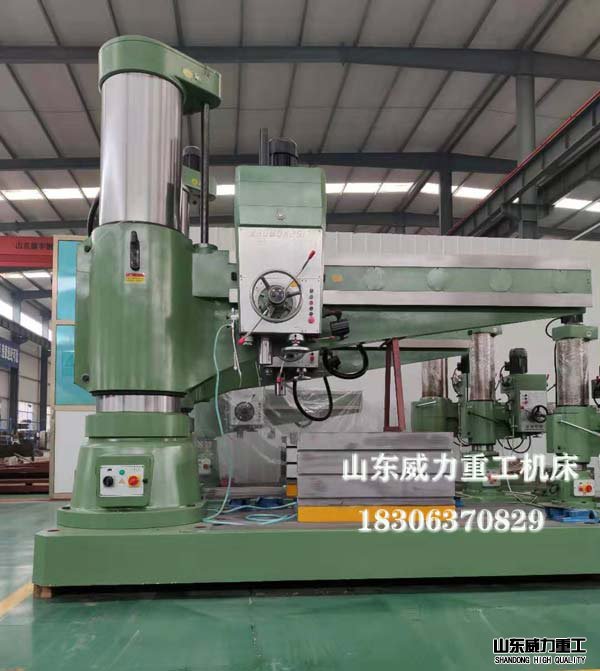

摇臂钻床Z3080X25

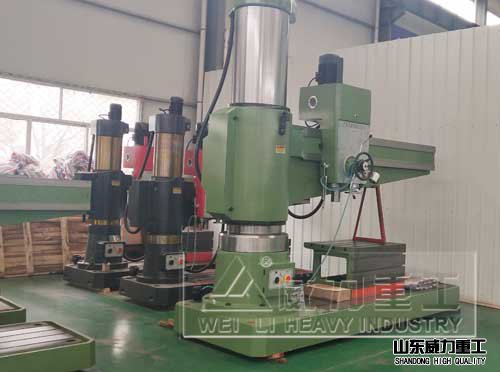

Z3080液压摇臂钻床

　　摇臂钻床Z3080X25安全保护装置工作原理及使用方法：接通系统电源后，光电传感器发出红外信号，此时，如果在危险区域以内出现异物，则返回的红外信号通过光电传感器迅速向安全控制模块发出信号，安全控制模块则发出指令给执行元件继电器，快速切断电源，使钻床主轴停止旋转，从而保证了人身安全。



　　光电传感器一般安装在摇臂钻床Z3080X25安全保护装置操作手柄下面，安全控制模块、继电器和保护开关安装在机床电控箱内。



　　摇臂钻床Z3080X25是一种中大型钻攻设备，机器加工加工精度高，使用方便省劲，钻攻范围广，山东威力重工机床有限公司现货销售Z3080X25液压摇臂钻床，有需要的客户可以直接致电袁经理18306370829（同微信号）。
