Z3040摇臂钻床电路中设有正反转联锁保护，热继电器保护以及断相保护功能等多重保护功能，具体保护环节有熔断器FU1作为总电路和电动机M1、M4的短路保护。熔断器FU2为电动机。M2、M3及控制变压器T一次侧的短路保护。熔断器FU3为照明电路的短路保护。热继电器FRl、FR2为电动机M1、M3的长期过载保护。组合开关SQ1为摇臂上升、下降的极限位置保护。带自锁触点的起动按钮与相应接触器实现电动机的欠电压、失电压保护。

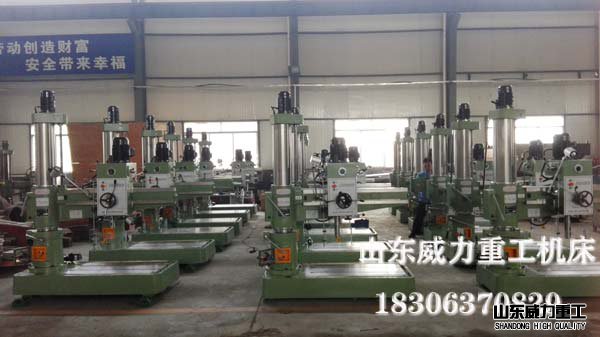

Z3040摇臂钻床车间现货图片
山东威力重工机床有限公司设计生产的Z3040摇臂钻床采用多处联锁保护装置，保证电气系统安全可靠。大家可以放心采购，但凡我司出厂的摇臂钻床设备，均三包一年，终生维修。
当然，在Z3040摇臂钻床使用过程中，摇臂钻床经常会遇到各种各样的故障，影响生产，在这里为大家整理了摇臂钻床最常见的三种故障及其解决方案：

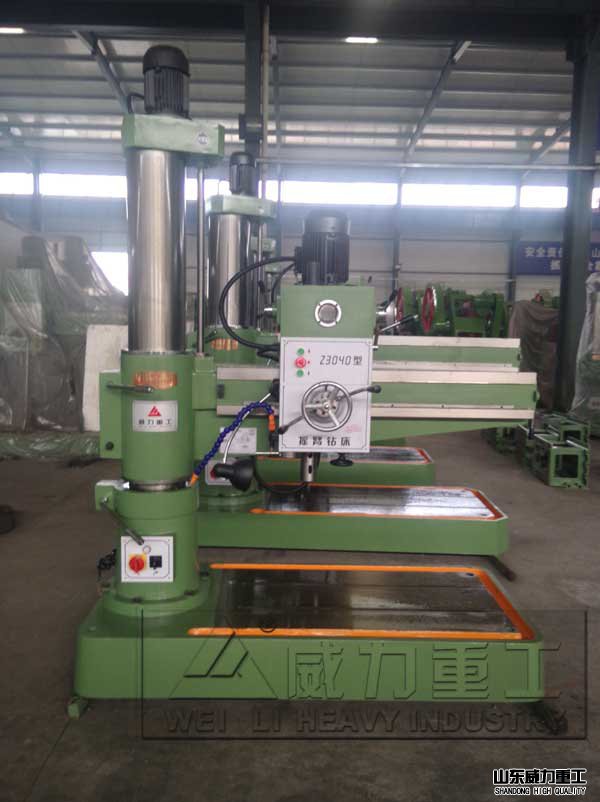

Z3040X13摇臂钻床图片
故障一：按启动按钮主电机不转动故障分析：总电源开关未打开；启动按钮接触不好；接触器不吸合，主电机接线盒及电气盘内的接线处接触不好或接头脱落。解决方法：打开总电源开关；检查启动按钮接头；检查电器柜中接触器的各接点：检查电机相联系的接线处。
故障二：
主轴和外表面有漏油现象故障分析：邮箱内的油充填过多，从轴承座的上面漏出。解决方法：注油时，不要使油量超过油标中心的标记。
故障三：主轴箱夹不紧故障分析：主轴箱与摇臂接合的55"quot;deg;
导轨面配合间隙大；主轴箱夹紧块位置不对；夹紧油缸与制动架接合处泄油或有关处漏油；菱形块过盈量不够，不能使之立起而自锁。解决方法：调整螺钉，使之配合的55"quot;deg;
导轨面不应大于0.04mm的间隙；在松开状态下，松开螺钉调整夹紧块到合适位置再紧固螺钉。
