Z3050摇臂钻床作为模具企业常用的钻孔设备，在加工冲压模具时发挥着重要作用。今天为大家分享下Z3050摇臂钻床常见故障原因分析以及排除方法、技巧

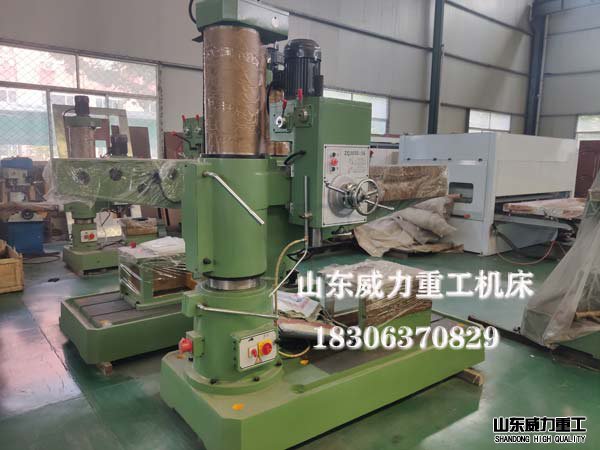

Z3050摇臂钻床车间实物图
（1）摩擦片磨损后厚度减薄，片间接触不良，轴向压紧环推紧后仍无法传递扭转力矩。可采用摩擦片喷砂或更换厚度稍厚的摩擦片的方法排除。
（2）操纵
拨叉脚磨损间隙增大，使轴向压紧环的移动距离减步，失去对摩擦片的压紧作用。应更换
拨叉，或在旧的拨叉脚两平面处铜焊后修平。
（3）由于润滑不良、断油，造成摩擦片咬合烧伤。应检查润滑油路，保持油路畅通，更换烧损的摩擦片，或将烧伤的摩擦片经喷砂修复后继续使用。
（4）摩擦片装配顺序不对，造成空转时摩擦片不能脱开而引起发热。由于摩擦片内槽不一，因此装配时要检查空转时摩擦片能否相互脱开。
（5）拨叉锥销脱开。应重新铰孔装紧。
2、摇臂钻床主轴箱在摇臂上移动时轻重不匀
（1）摇臂
导轨面的直线度误差太大。应修刮平
导轨，直线度误差在（1000：0.02）mm以内。
（2）摇臂上导轨面的弹簧钢条承压变形。可更换新的弹簧钢条；或在大修时在上导轨面改用镶淬硬钢导轨面板，可分三段拼接而成，并保证接缝处平直光滑。
（3）主轴箱承压导轨滚动轴承损坏。应更换新轴承。
（4）左右偏心调节滚轮不处于同一水平面上，使主轴箱单面受力或主轴箱整体重心向后偏移，造成主轴箱下燕尾导轨面配合过紧。应调整滚轮，用塞尺检查左右间隙在0.01mm内并保持一致，或将平衡配重支架缩短，使配重的重心向摇臂移近，改变主轴箱重心位置。
（5）主轴箱背面的平面垫铁磨损，造成滑动面配合间隙过大，使主轴箱上端前倾。应松开紧回螺钉，调节偏心轴，保持主轴箱水平位置，拧紧紧固螺钉，防止偏心轴转动。
（6）主轴箱齿轮与导轨齿条之间有毛刺及碰伤现象。应清除脏物，修整毛刺或碰伤处。

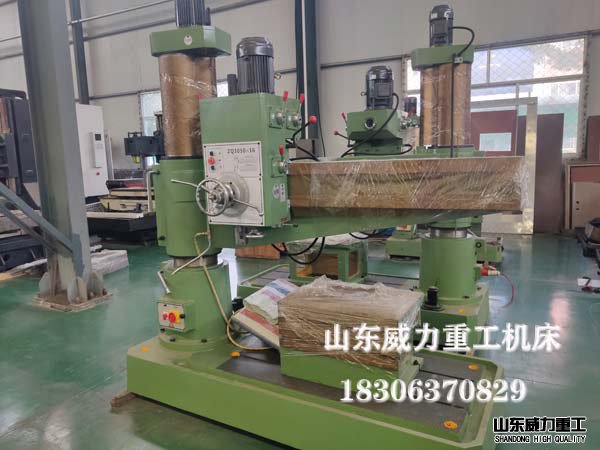

Z3050X16摇臂钻床
3、摇臂钻床主轴在主铀箱内上下快速移动时松紧不匀的故障
（1）主轴花键局部弯曲或拉毛。重新矫正弯曲部分花键，修正拉毛部分。
（2）主轴套筒变形。应修整套筒更换套筒导向套。
（3）主轴套筒配重失调。应适当增减主轴套筒配重的重量，使主轴在全部行程范围内任何位置都处于平衡状态。
（4）套筒齿条与齿轮拉毛研伤。应修整套筒齿条和传动齿轮。
（5）主轴箱体与主轴箱盖中心偏移。中心后拧紧螺钉重新铰孔定位，应移动箱盖，校准两孔。
4、摇臂钻床自动进给手柄推入后出现拉不出来的故障
（1）操纵手柄齿轮与内齿轮啮合时有顶齿现象和研伤，啮合后由于切削力作用使啮合的内、外齿产生较大摩擦力。应将内外齿轮倒角处修网滑，并把研伤部位修光。
（2）进给手柄定位转动轴弯曲，造成手柄回转失灵。应更换定位转动轴。
5、摇臂钻床定程切削精度不准的故障
（1）主轴轴向间隙太大。应调整主轴上的背母，消除轴向间隙。
（2）切削定程装置的滚轮拨叉机构损坏和离合器调整不当。检查修复损坏零件，调整离合器使撞块与滚轮相碰时离合器应立即脱开。
6、摇臂钻床摇臂升降时有冲击现象或啸叫声的故障
（1）摇臂孔和立柱有研伤、变形等缺陷，表面粗糙度太大。应修复摇臂孔，研伤严重的可用锡铝合金补焊或镗孔镶套修复，并抛光外立柱表面。
（2）摇臂孔与立柱外圆表面配合过紧。摇臂上升时，由于滑动面摩擦阻力过大，引起
升降丝杠顶端轴承向上位移；下降时整个摇臂由于自重下沉，恢复到原有间隙而造成摇臂下降时的突然冲击现象。相反，如果摇臂孔与立柱外圆配合过松，也同样会引起升降时的振动。先将摇臂锁紧，重新调整夹紧螺钉并用塞尺检查，摇臂松开后测量间隙保持在0.08-0.10mm，再将螺钉拧紧。
（3）升降丝杠与螺母配合间隙过大，并有啸叫声。应修复或更换升降螺母。
（4）升降丝杠上部的钢球过载保护离合器的弹簧疲劳和损坏。应更换离合器弹簧，调整螺母保证弹簧压力适当，防止钢球打滑。
（5）丝杠副、立柱缺少润滑油或丝杠螺母型面接触不良。每次升降前必须擦净丝杠及立柱，加润滑油，并要求丝杠副型面接触面积不少于70%。
7、摇臂钻床加工件孔径偏大、圆度超差的原因及消除方法
（1）主轴套筒与箱体导向轴套配合间隙太大。应修整套筒，更换导向轴套。
（2）主轴轴向窜动太大。应调整主轴上背母，减少轴向间隙，保证在0.01mm之内。
（3）主轴锥孔与钻头锥柄配合不好。应用铸铁莫氏锥棒研磨锥孔，保证与标准检验心棒的接触面积不少于70%。
（4）工件装夹过紧或夹紧部位不当，造成工件变形。应合理选择夹紧部位，正确夹紧工件。
（5）夹紧部位重复精度差及夹紧不牢固。应重新调整夹紧部件，保证重复定位精度和夹紧牢固。
（6）主轴锥孔内有毛刺或研伤，造成钻头倾斜。应用刮刀修刮内锥孔毛刺或研伤部位，保证锥孔轴心线的径向圆跳动误差靠主轴端小于0.02mm。
（7）钻头主切削刃长短不一。应重新正确刃磨钻头，保证主切削刃长短一致，刃口对称及锋利。
