摇臂钻床的类型及适用范围
|
类型
|

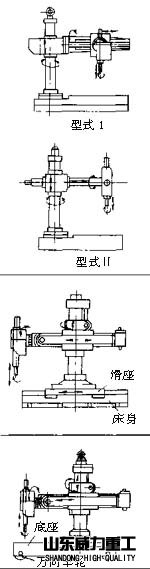

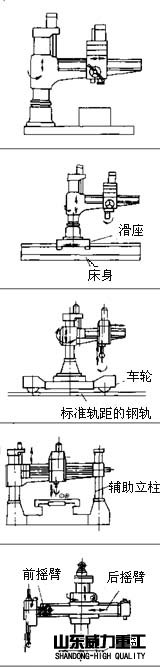

简图
|
结构及性能特点
|
最大钻孔直径/mm
|
适用范围
|
|
|
普通型摇臂钻床
|
通用型
|
 |
25~160
|
适用于各种零件上午钻孔、扩孔、铰孔、锪孔、攻螺纹等加工，在有工艺装备的条件下也可镗孔
|
|
|
滑座摇臂钻床
|
具有床身，滑座可沿床身导轨移动，以扩大一个方向的行程
|
40~125
|
适宜长型零件钻孔加工
|
||
|
车式摇臂钻床
|
底座带有车轮，可在轨道上移动，又称桥式摇臂钻床
|
40~100
|
适宜长、宽尺寸大的零件钻孔加工
|
||
|
固定臂坐标镗钻床
|
有辅助立柱，摇臂可沿立柱移动但不回转，具有精密坐标定位装置的工作台纵向移动，构成两个坐标方向的运动，可进行钻孔和镗削。
|
40~63
|
适宜中等尺寸的孔距精度要求较高的且需镗削的零件孔加工
|
||
|
万向型摇臂钻床
|
无底座万向摇臂钻床
|
前摇臂装有主轴箱和操纵机构，可在后摇臂前端绕两互相垂直的轴线转动（回转或倾斜）使主轴在空间任意方向都可进行钻削。底盘为法兰式，机床可吊运在工件周围或内部进行加工
|
40~80
|
适宜大中型零件在不同方向的位置上的孔加工，可作为机床拼组加工用的设备
|
|
|
底座万向摇臂钻床
|
 |
I型（矩形导轨式）立柱笃定在底座上，摇臂在立柱上作升降和回转运动，主轴箱安置在摇臂滑板上，可水平移动并能转动。I型（圆形导轨式）立柱固定在底座上，摇臂在立柱上作升降和回转运动，并沿自身轴线水平移动及转动，主轴箱固定在摇臂端部
|
25~40
|
适宜大中型零件上各部任意角度位置的钻孔、扩孔、铰孔、攻螺纹等加工，可将机床吊起移动
|
|
|
滑座万向摇臂钻床
|
具有床身，滑座可沿床身导轨移动的万向摇臂钻床。可扩大一个特定方向的行程
|
40~63
|
适宜长形零件多方向、多位置的孔加工
|
||
|
移动万向摇臂钻床
|
底座带有万向车轮，在地面上可移动的万向摇臂钻床。立柱有矩形导轨、圆形导轨两种型式。机床也可吊起移动
|
25~40
|
适宜大中型零件上各部任意角度位置的孔加工
|
||
