摇臂钻床升降丝杠功能

发布时间:2016-10-22

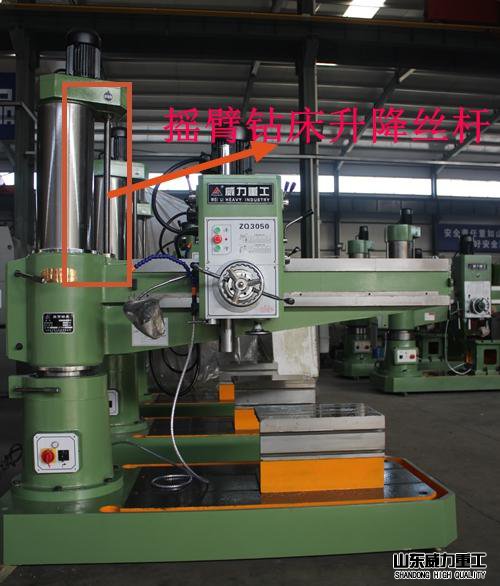

摇臂钻床升降丝杠
摇臂钻床升降丝杠功能

    升降丝杠是摇臂钻床配件的一种,大家都知道每一个钻床配件在机器的运转当中都起着很重要的作用,这篇文章介绍的是关于摇臂钻床升降丝杠在进给系统中的作用。
摇臂钻床升降丝杠
    简单来说,摇臂钻床摇臂升降是由立柱顶部电机拖动,由丝杠螺母传动,实现摇臂升降。摇臂钻床工作时由摇臂钻电机通过两队齿轮和丝杠的作用,丝母实现操作。

    升降丝杆在摇臂钻床当中起着什么样的作用呢,原理是怎样的呢,小编给大家介绍一下吧,在丝杠和螺母上加工弧形螺旋槽的时候,他们套装在一块就形成了螺旋滚道,而且还要在滚道里面装满滚珠,此时滚珠就能够沿滚道滚动,还能经过回珠管反复循环运动。摇臂钻床升降丝杆拆卸也是很简单的,先把横臂找东西垫上,因为拆丝杠横臂会掉下来,主轴也找东西顶上,尽量使横臂与丝杠垂直,开始了拆电机,体壳盖,备冒的爪按下去,拆备冒,拆结合子,拆大轮,拆完大轮后再把平键拿掉备冒拆下来,接下来你可以把内卡圈拆下来,丝杠就可以和里面的轴承一起向上转就可以了。

    摇臂钻床丝杠讲求的就是一个精度,为确保摇臂钻床升降丝杠精度,在摇臂钻床升降丝杠加工工艺中应注意一下几点:

(1)每次时效处理后都要重新打中央孔或修磨中央孔,以修止时效处理时产生的变形;并除去氧化皮等,使加工有可靠而精确的定位基面。

(2)每次加工螺纹前,先加二L丝杠外圆(切削量很小),然后以丝杠外圆和两端中央孔作为定位基面加丁:螺纹,逐步进步螺纹加工精度。

(3)对外圆和螺纹可分多次加工,逐步减少切削量,从而逐步减少切削力和内应力,减少加工误差,进步加工精度。

(4)每次粗加工外圆及粗加工螺纹后都要进行时效处理,以便消除内应力。丝杠的精度要求越高,时效处理的次数也越多。

    摇臂钻床升降丝杠加工过程中校直和热处理工序,是保证丝杠精度,防止弯曲变形的枢纽工序。但是校直本身会产生内应力,这对精度要求较高的丝杠来说是不利的。由于内应力有逐渐消失的倾向,因为内应力的消失会引起丝杠的变形,这就影响了摇臂钻床丝杠精度的保持。所以,对精度要求高、直径较大的精密丝杠,在加工过程中不较直,而是采用加大径向总余量和工序间余量的方法逐次切去弯曲变形,经多次时效处理和把工序划分的更细的方法来解决变形问题。
