Z3063*20液压摇臂钻床主要适用于在大、中型铸件,钢件上钻孔、扩孔、铰孔、锪平面及攻螺纹等加工。适合本机床工作的温度要求在0°~45°、湿度30%~85%、大气压强86~106kpa、空气清洁度较好、粉尘浓度不得大于10mg/m3、不得含酸、碱、腐蚀和有毒气体;不得有爆炸危险,不得有导电尘埃;厂房内不得有雨雪侵袭;地面平整、清洁、无磕绊物存在、过道畅通、无阻碍物存在;室内光线充足。机床安装要远离振源、热源和热流。
Z3063*20液压摇臂钻床技术参数:
规格与参数
|
Z3063*20
|
最大钻孔直径
|
63mm
|
主轴中心线至立柱母线距离
|
350-2000mm
|
主轴箱水平移动距离
|
1650mm
|
主轴端面至底座工作面距离
|
320-1420mm
|
主轴行程
|
315mm
|
主轴锥孔(莫氏)
|
5#
|
主轴转速范围
|
25-2000r/min
|
主轴转速级数
|
16
|
主轴进给量范围
|
0.04-3.20mm/r
|
主轴进给量级数
|
16
|
摇臂升降距离
|
780mm
|
摇臂升降速度
|
0.02m/s
|
摇臂回转角度
|
±180°
|
主轴允许最大扭矩
|
500nm
|
主轴允许最大进给抗力
|
18000n
|
主电机功率
|
5.5kw
|
升降电机功率
|
1.5kw
|
液压夹紧电机功率
|
0.75kw
|
冷却泵电机功率
|
0.09kw
|
底座尺寸(长*宽*高)
|
2800*1120*210mm
|
底座的工作面积
|
1850*960mm
|
底座T型槽的数量,宽及相邻槽间距离
|
4-28*220mm
|
工作台的工作面
|
650*500mm
|
工作台工作面T型槽的数量,宽及水平工作面
|
3-22*150mm
|
垂直工作面
|
2-22*150mm
|
机床重量(约)
|
4400kg
|
机床外型尺寸(长宽高)
|
2900*1130*3040mm
|

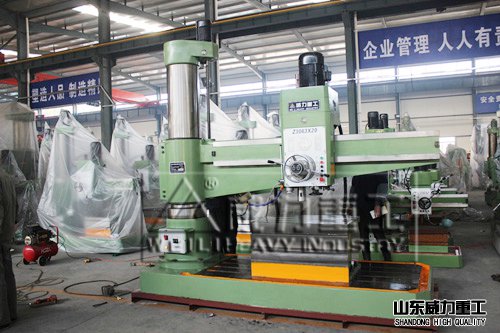

z3063x20液压摇臂钻床车间实拍图片:

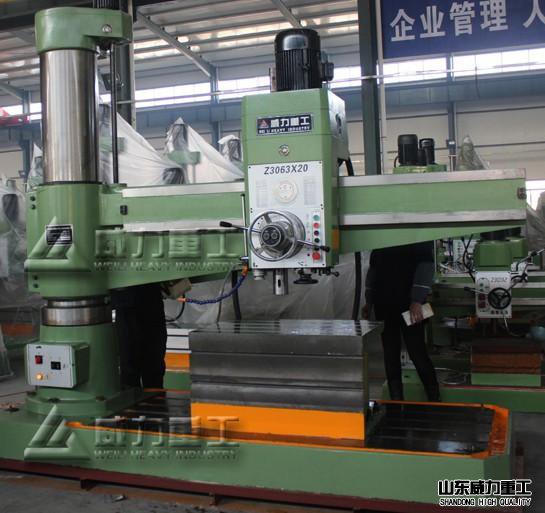

Z3063液压摇臂钻床出口用

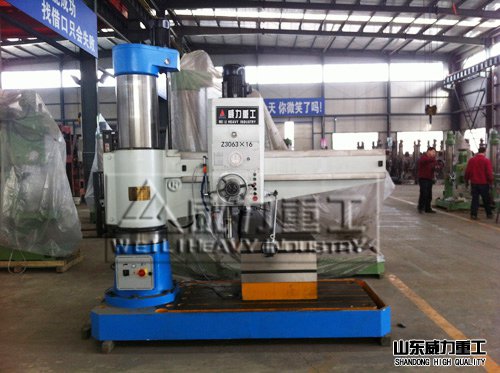

普通型Z3063液压摇臂钻床
3063摇臂钻如何区分是液压型还是机械型?
首先,看摇臂和立柱锁紧,手动锁紧一般是机械型多,液压型一般一键操作锁紧摇臂和立柱。
其次,看主轴的变速和主轴进给的变速,手动变速机械型,液压型一键操作液压变速。
然后,机械和液压型重量也不一样,机械型轻一些。
摇臂钻床常用的润滑方法:
1、集中润滑,几对分别配置的摩擦副靠一个多出口的润滑装置供油,该装置集中在一个适当的地点加以管理,如万能铣床工作台的润滑。
2、间歇润滑,经过一定的时间间隔才进行一次润滑,间隔的时间可以进行控制。
3、压力润滑,供送的润滑油具有一定的压力,如靠泵供油的润滑。
4、分散润滑,每一对摩擦副由配置在润滑地点的各自独立和分离的装置来润滑。
5、连续润滑,在设备整个的工作期间内,润滑油始终是连续不断的供至摩擦副。
6、无压润滑,通过绒线或油毡的毛细作用将油送至摩擦副进行的润滑。
7、循环润滑,把润滑使用过的油收回油池,经过沉淀过滤,再由专门的润滑装置将油连续不断地送至摩擦副进行润滑,使润滑油周而复始,重复使用。
