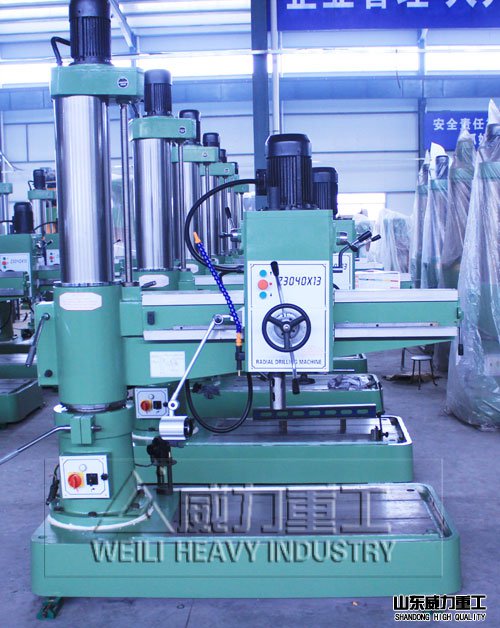

ZQ3040X13摇臂钻床

ZQ3040摇臂钻主要功能与特点:
外观造型美观大方,总体布局匀称协调.
采用机械传动,机械夹紧,机械变速操作简便易于维修。
导轨经超高频淬火。
摇臂自动升降,主轴自动进刀,生产效率高。
结构可靠,制造精良,保证了机床精度持久性。而且
它将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工使用。
ZQ3040X13摇臂钻床(单立柱)技术参数:

型号

单位

ZQ3040×13

最大钻孔直径

mm

铸铁40 钢件32

主轴中心至立柱母线

mm

1300~360

主轴箱水平移动距离

mm

950

主轴端面至底座工作面

mm

1050~260

主轴行程

mm

220

主轴圆锥孔



莫氏4号

主轴转速(6级)

r/min

75、135、240、350、590、1100

主轴进给量3级

n

0.10 0.16 0.25

摇臂回转角度

360

主电机功率

kw

2.2

升降电机功率

kw

1.1

重量

Kg

1500

主机外形尺寸(长×宽×高)

mm

1800×810×2200

  ZQ3040X13摇臂钻床主要部件拆卸顺序

   (1)切断电源,拆下所有电动机及有关电气元件。

(2)从摇臂右端卸下主轴箱。

(3)将摇臂支承好或吊稳,卸下升降机构。

(4)吊出摇臂。

(5)吊出外立柱。

(6)从底座上拆下内立柱。

(7)拆下底座(如在原地修理或不需经表面刨削加工时,可以不必拆离基础)。

ZQ3040X13摇臂钻床型号使用存在问题及解决办法

部位

设备存在问题

大修方案及更换修复零部件

水平导轨

水平导轨面磨损严重,镶条间隙较大。

导轨面修磨、刮研,恢复几何精度;同时调整镶条间隙,保证主轴箱运行平稳。

传动系统

传动系统各零部件磨损严重,其中上下升降丝杠、丝母磨损比较严重。

检查各零部件,更换磨损或损坏的轴、轴承、齿轮、拨叉等;上下升降丝杠、丝母重新加工、调整更换。

各部锁紧机构

锁紧机构变形较大,使精度无法保证。

检查各部锁紧,刮研锁紧压板基面,更换偏心齿轮,保证任意位置锁紧可靠。

操作系统

齿条磨损严重,在快慢速档位转换时有脱档现象。

对变速齿条孔加修,更换齿条,保证操作灵活可靠。

主轴箱

主轴锥孔、主轴套、导向套磨损,精度较差,箱体内齿轮、轴承、轴、套、拨叉等零件磨损或损坏,主轴箱有漏油现象。

修磨主轴锥孔、主轴套、导向套,更换主轴轴承,

更换磨损严重或损坏的齿轮、轴承、轴、套、拨叉等。

工作台面

工作台面损伤严重,精度较差。

铇削工作台面、底座,保证工作台面和主轴垂直。

液压系统

液压元件老化,有漏油现象。

更换液压元件,液压密封圈,清洗完好零部件。

冷却系统

冷却系统零件缺失或损坏。

修复配齐冷却系统。

电器系统及电机



检查保养主电机,更换损坏轴承,保证使用可靠。

电器元件



更换所有的电器元件,主要电器采用上海施耐德或者苏州西门子。

电器控制导线



更换所有的电线、电缆和套管线。

控制按钮



更换所有的控制按钮。

工作灯



更换工作灯。

机床外观
