ZQ3050X16摇臂钻

发布时间:2017-07-06
ZQ3050X16摇臂钻床

ZQ3050X16摇臂钻床的详细资料:

ZQ3050X16摇臂钻床主要功能与特点:
外观造型美观大方,总体布局匀称协调.
采用机械伟动,机械夹紧,机械变速操作简便。
导轨经超高频淬火。
摇臂自动升降,主轴自动进刀,生产效率高。
结构可靠,制造精良,保证了机床精度持久性。而且
它将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工。

山东威力重工郑重承诺:所售出的摇臂钻床三包一年,终身维修!签订法律合同,敬请用户放心购买!

     ZQ3050X16摇臂钻床选用材料直接影响钻床的质量,天河公司采用和沈阳钻床厂同一厂家配件生产:

(1)摇臂导轨修理基准的选择:摇臂导轨修,理基准的选择,应结合该机床调整补偿环节、导轨结构形式和刮研顺序进行全面考虑。在保证几何精度及切削性能的前提下,应在拼装过程中尽量利用误差抵消法来消除修理后各结合面所积累的误差,以保证机床几何精度在规定范围之内。这样可以用较少的刮研工作量,从而获得该机床所规定的精度要求。

(2)摇臂导轨的修理:如果修理单位有导轨磨床,可采用以磨代刮。一般分别采用平板、角形平尺、55°角度平板或1000mm平尺拖研各不同表面,结合刮削修复各导轨表面。

(3)摇臂孔的修复:一般采用镶套镗孔的方法修复。

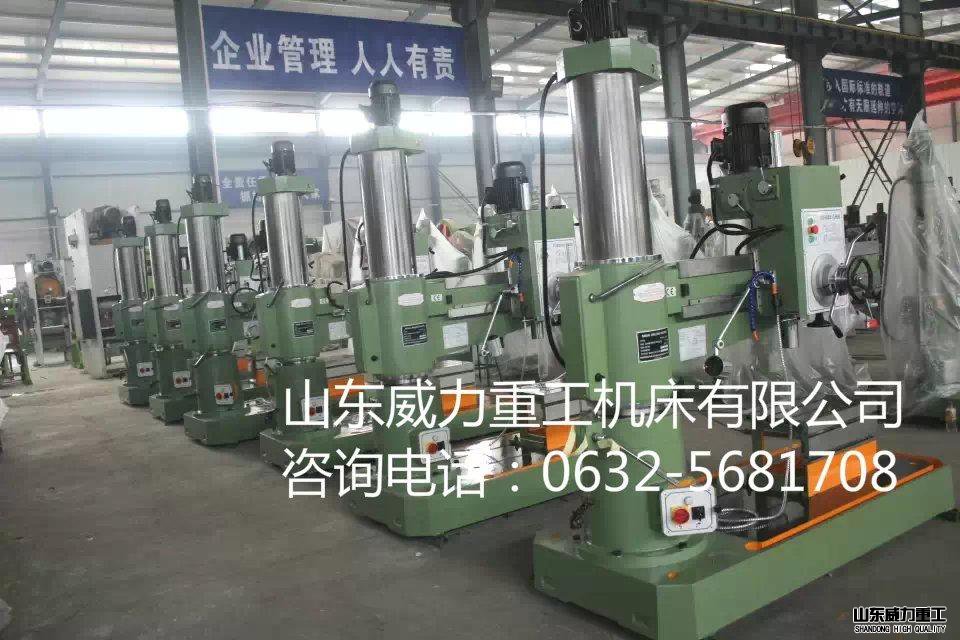

zq3050摇臂钻床生产车间
山东威力重工zq3050摇臂钻床生产车间

ZQ3050X16摇臂钻床技术参数:

型号 单位 ZQ3050×16
最大钻孔直径 mm 铸铁50 钢件35
主轴中心至立柱母线 mm 1600~360
主轴箱水平移动距离 mm 1250
主轴端面至底座工作面 mm 1050~260
主轴行程 mm 220
主轴圆锥孔   莫氏5号
主轴转速(6级) r/min 78、135、240、350、590、1100
主轴进给量6级 n 0.10 0.16 0.22 0.25 0.35 0.56
摇臂回转角度 360
主电机功率 kw 4
升降电机功率 kw 1.5
重量 Kg 3000
主机外形尺寸(长×宽×高) mm 2170×810×2450
