Z3050摇臂钻的结构及运动形式

Z3050摇臂钻的结构及运动形式

发布时间:2018-11-17
  Z3050摇臂钻的结构及运动形式

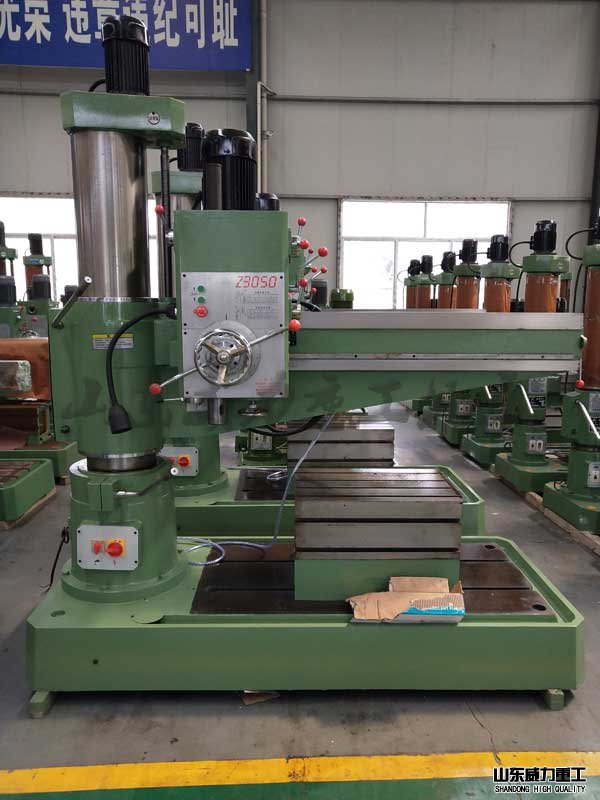

  Z3050型摇臂钻床由底座、外立柱、内立柱、摇臂、主轴箱及工作台等部分组成.如下图所示。摇臂钻床的内立柱固定在底座的一端,外立柱套在内立柱上.工作时用液压夹紧机构与内立柱夹紧,松开后可绕内立柱回转360°。摇臂的一端为套筒,它套在外立柱上,经液压夹紧机构可与外立柱夹紧。夹紧机构松开后,借助升降丝杠的正、反向旋转可沿外立柱作上下移动。
Z3050摇臂钻床
Z3050摇臂钻床
  由于升降丝杠与外立柱构成一体,而升降螺母则固定在摇臂上,所以Z3050摇臂钻床摇臂只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件,它由主传动电动机、主轴和主轴传动机构、进给和变速机构以及机床的操作机构等部分组成。主轴箱安装于摇臂的水平导轨上,可以通过手轮操作使主轴箱沿摇臂水平导轨移动,通过液压夹紧机构紧固在摇臂上。

  Z3050摇臂钻床的运动形式

  (1)钻削运动,由主轴带动钻头的旋转运动,是钻床的主运动。

  (2)进给运动,指钻头的上下运动。

  (3)辅助运动,包括主轴箱沿摇臂水平移动、摇臂沿外立柱上下移动以及摇臂连同外立柱一起相对于内立柱的回转运动。
