滚珠丝杠螺母副在钻床中的作用?

滚珠丝杠螺母副在钻床中的作用?

发布时间:2018-11-29
  滚珠丝杠螺母副在钻床中的作用?

  滚珠丝杠螺母副是钻床的传动装置。它以滚珠的滚动代替丝杆螺母副中的滑动,摩擦力小,具有良好的性能。螺母副在进给中起到传递动力的作用,当滚珠丝杠转动时,螺母便进行移动,和螺母联接在一起的零件便会跟着移动,达到传递动力的目的,把丝杠的转动转化为移动。

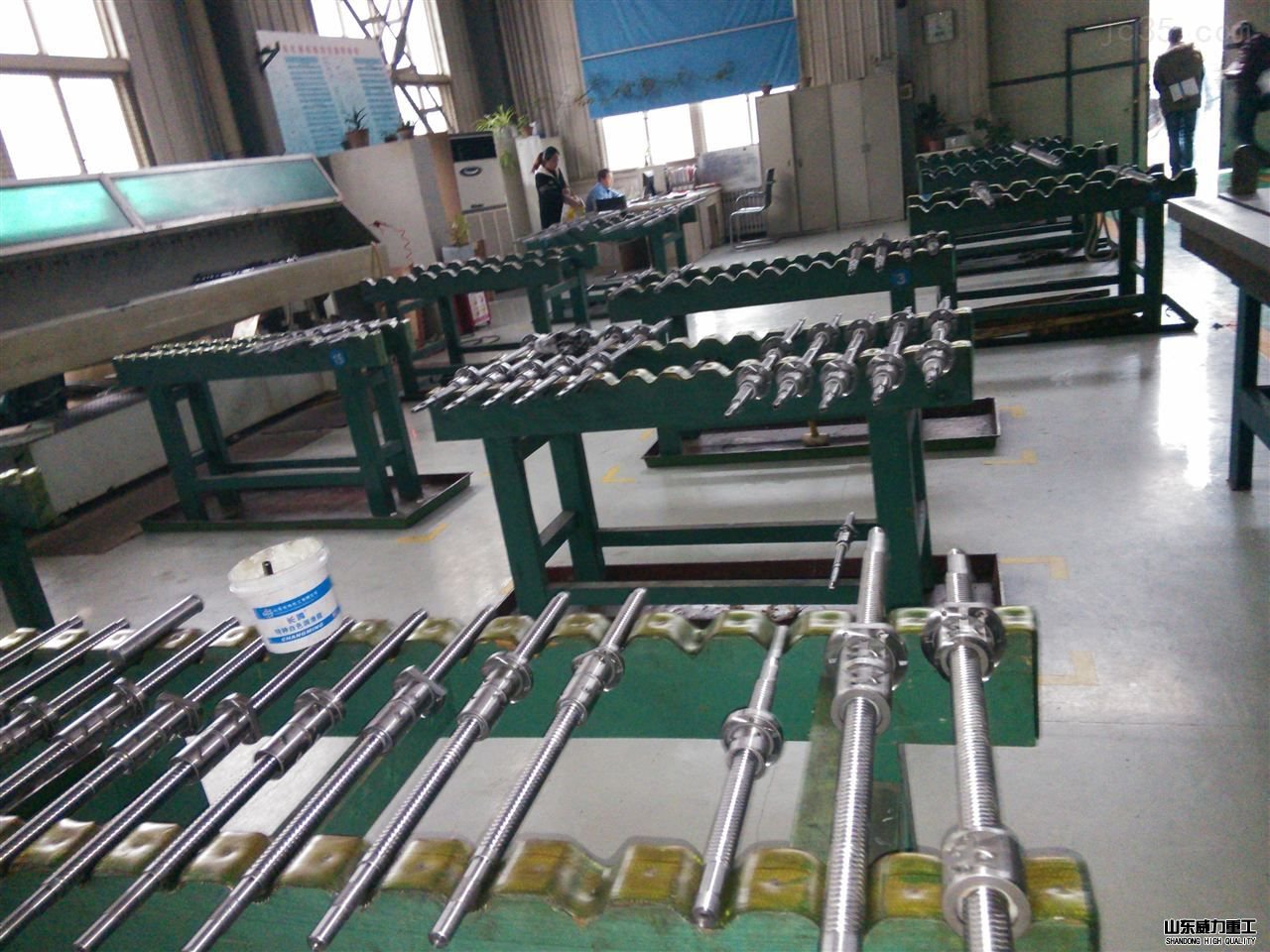

滚珠丝杠螺母副
滚珠丝杠螺母副
  滚珠丝杠螺母副的结构原理:

  组成:主要由丝杆、螺母、滚珠和滚道(回珠器)、螺母座等组成。

  工作原理:在丝杆和螺母上加工有弧行螺旋槽,当它们套装在一起时便形成螺旋滚道,并在滚道内装满滚珠。而滚珠则沿滚道滚动,并经回珠管作周而复始的循环运动。回珠管两端还起挡珠的作用,以防滚珠沿滚道掉出。

  需要注意的是,钻床滚珠丝杠螺母副安装到机床时,不要将螺母从丝杠轴上卸下来。如必须卸下来时,要使用辅助套,否则装卸时滚珠有可能脱落。
