Z3063X20
摇臂钻床操纵手柄、手轮、按钮用途一览表
Z3063摇臂钻床工作效率高，加工误差小，液压预选变速，最大钻孔直径63mm,在配有相应工装的条件下可以镗孔，扩孔、铰孔及攻螺纹等加工。
主轴箱、摇臂、立柱均由液压夹紧；

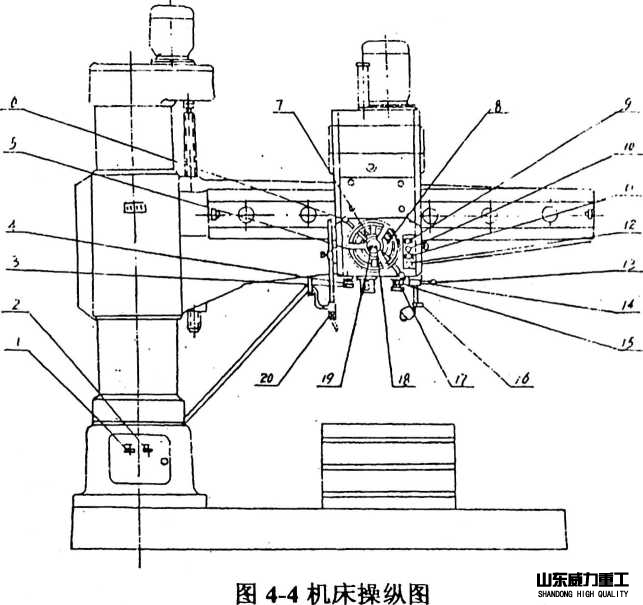

主轴正反转、停车(制动)、空档用一个手柄操作。为方便大家对Z3063X20摇臂钻床熟悉了解，下面我们以图示方式介绍Z3063X20摇臂钻床操纵手柄、手轮、按钮用途。

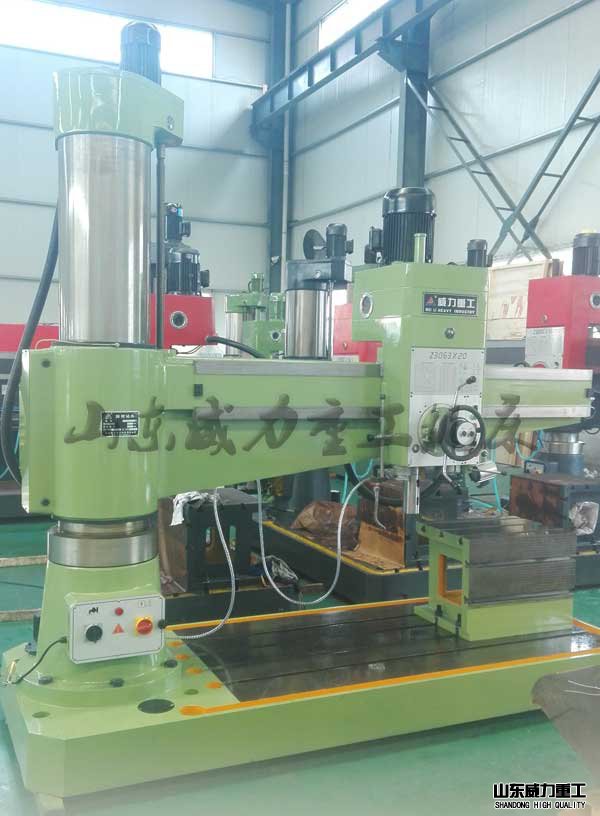

Z3063X20液压摇臂钻床
|
部位 |
操纵手柄名称 |
部位 |
操纵手柄名称 |
|
1 |
总电流开关 |
11 |
紧急停止按钮 |
|
2 |
冷却泵开关 |
12 |
零压，主电机旋转，摇臂升降十字开关 |
|
3 |
主轴转速预选旋钮 |
13 |
主轴变速正反转及空档手柄 |
|
4 |
主轴进给量预选旋钮 |
14 |
主轴平衡调整轴 |
|
5 |
主轴箱移动手轮 |
15 |
接通，断开机动进给手柄 |
|
6 |
主轴移动手柄 |
16 |
照明灯开关 |
|
7 |
定程切削限位手柄 |
17 |
微动进给手轮 |
|
8 |
刻度盘微调手柄 |
18 |
主轴箱，立柱松开按钮 |
|
9 |
夹紧，松开信号灯 |
19 |
主轴箱，立柱夹紧按钮 |
|
10 |
立柱，主轴箱夹紧，松开预选开关 |
20 |
冷却液开关 |
Z3063x20摇臂钻床在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为大延长。采购Z3063X20摇臂钻床找山东威力重工机床有限公司，价格便宜，质量稳定耐用。
