Z3063摇臂钻床运动部件较多,一旦出现故障则检修很困难，因此，我们需要根据摇臂钻床表现出来的症状一步步检修，Z3063摇臂钻床主传动系统故障表现为：有下列8档转速起动后约1min就会自动停下来：25、63、80、160、200、400、500、1250，即使空转也会停。停下来之后，正、反转都没有，要重新压下操纵手柄变速，才会重新转起，片刻又停，如此反复。从
主轴后玻璃窗向内观察，正、反转油缸
拨叉上、下压紧摩擦片动作可靠。

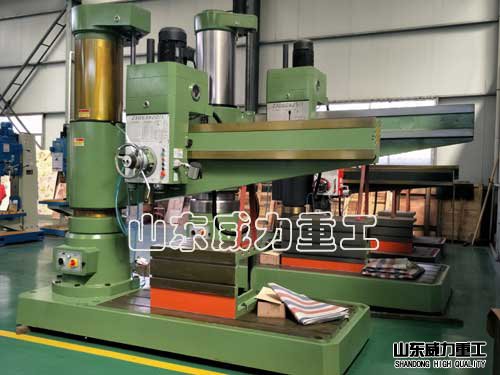

z3063液压摇臂钻床车间实物图
Z3063摇臂钻床故障诊断：
针对上述现象，可诊断为Z3063摇臂钻床传动链断开。至于传动链中哪个传动元件引起断链，尚需我们根据前述8种转速值对照转速图递推分析。由诊断图箭头可发现：这八档转速都是由Ⅲ轴上的齿轮Z=29传递而来，因此，我们可以初步断定：该齿轮在传动过程中脱开啮合。那么，是何种原因使Z=29齿轮脱开啮合？经进一步检查，Ⅲ轴控制滑移齿轮移动的油缸油流方向正确；对测压点接表测压，系统压力正常；拆检该油缸亦无异常。那么，据此就可以断定该滑移齿轮在花键轴上定位失效，使之在振动和自重作用下慢慢脱开啮合。

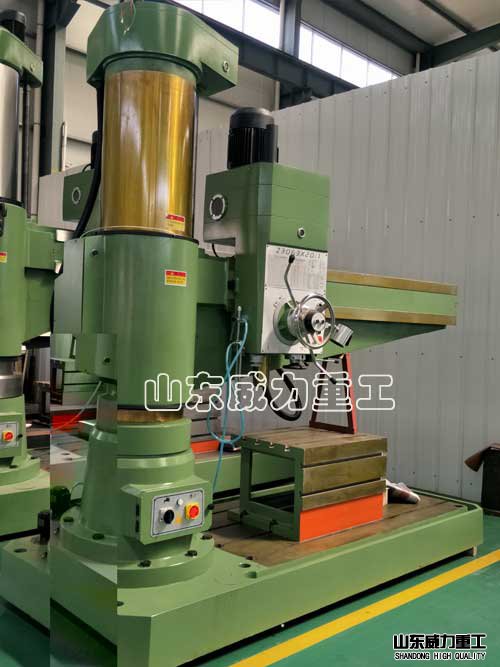

Z3063摇臂钻床图片
之所以要重新挂档变速，是因该齿轮向下脱开啮合后，需靠油压将油塞杆1通过横销4带动滑移齿轮3上移复位将断链重新接起来。经拆检，发现该滑移齿轮3上箍紧钢球5用的弹簧6断裂，使之不能可靠定位而掉档。从而证实，与拆检前分析相符合。
一般情况下，故障如果是：若干档转速没有，则可能是油路、油缸故障，致使滑移齿轮不移动或移动齿轮受卡等原因引起。如果是某几档转速变停，则可能是滑移齿轮定位不可靠或变速完成之后，通往油缸下腔的油路没有完全切断等原因，使传动链慢慢脱开，引起断链。前述例子，便属于这种情况。这两种情况反映在转速图上，会归结于某一档变速齿轮上。
